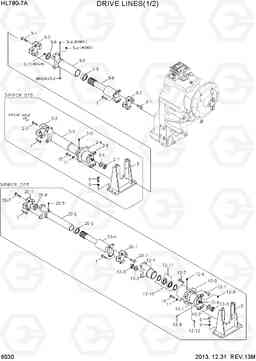

DRIVE LINES(1/2) фронтального погрузчика колесного Hyundai HL780-7A

Код подсистемы:6030

Наименование:DRIVE LINES(1/2)

Версия:2013. 12.31 REV.13M

DRIVE LINES(1/2) HL780-7A

Поз.	Код	Наименование	Кол	Прим.
10	S017-200552	Болт с шестигранной головкой (под шестигранник)	4	2-PIECE,STD
10	S017-200652	Болт с шестигранной головкой (под шестигранник)	6	3-PIECE,OPT
11	XKCF-00236	Шайба	4	2-PIECE,STD
11	XKCF-00236	Шайба	6	3-PIECE,OPT
12	81LH-30020	Подшипник промежуточный в сборе	1	3-PIECE,OPT
12	81LH-30021	Подшипник промежуточный в сборе	1	SB-I-2014-07.PDF
12-1	210-9C138L	фланец в комплекте	2	3-PIECE,OPT
12-10	XKCP-00089	Тарелка клапана	2	3-PIECE,OPT
12-11	XKCP-00090	Подшипник конический роликовый	2	3-PIECE,OPT
12-12	710-PT81	пробки	2	3-PIECE,OPT
12-2	121-M36	Шайба	2	3-PIECE,OPT
12-2	XKCP-00086	Шайба	2	3-PIECE,OPT
12-3	110-M3615	Гайка	2	3-PIECE,OPT
12-3	XKCP-00087	LOCK NUT	2	3-PIECE,OPT
12-4	350-70455L	Задний вал	1	3-PIECE,OPT
12-5	250-9C152L	Дело жилищного	1	3-PIECE,OPT
12-6	XKCP-00002	Масленка	1	3-PIECE,OPT
12-7	810-M8125	Болт	16	3-PIECE,OPT
12-8	XKCP-00088	COTTER PIN	2	3-PIECE,OPT
12-9	910-5206	Клапан воздушный предохранительный (разгрузочный, сброса давления)	2	3-PIECE,OPT
2	81L6-00960	Вал приводной (ведущий), передний	1	2-PIECE,STD
2	81L6-00960	Вал приводной (ведущий), передний	1
2-1	103-21UNF	Болт	4	2-PIECE,STD
2-1	103-21UNF859	Болт	4	2-PIECE,STD
2-2	100-9C	J/BEARING ASSY	1	2-PIECE,STD
2-2	100-9C-1	J / подшипник в сборе	1	2-PIECE,STD
2-3	40AF-HL780	SHAFT ASSY-SLIP	1	2-PIECE,STD
2-3	40AF-9C949L	SHAFT ASSY-SLIP	1	2-PIECE,STD
2-4	700-UCF218	BEARING-FLANGE	1	2-PIECE,STD
2-5	710-M12	Комплект винтов	1	2-PIECE,STD
2-5	XKCP-00063	установочный винт	1	2-PIECE,STD
2-6	121-M36	Шайба	1	2-PIECE,STD
2-7	110-M3615	Гайка	1	2-PIECE,STD
2-8	20C-9C138L	FLANGE COMPLETE	1	2-PIECE,STD
2-8	210-9C138L	фланец в комплекте	1	2-PIECE,STD
20	81LH-30010	Вал приводной (ведущий), передний	1	3-PIECE,OPT
20-1	100-9C-1	J / подшипник в сборе	2	3-PIECE,OPT
20-2	220-9C245L	SLEEVE YOKE	1	3-PIECE,OPT
20-3	810-65JK	Уплотнение	1	3-PIECE,OPT
20-4	40AF-9C337L	SHAFT ASSY	1	3-PIECE,OPT
20-5	XKCP-00022	Масленка	2	3-PIECE,OPT
20-6	910-84	ехр плагин	1	3-PIECE,OPT
20-7	103-21UNF859	Болт	8	3-PIECE,OPT
3	81L6-00970	Вал приводной (ведущий), промежуточный	1
3	81L6-00970	Вал приводной (ведущий), промежуточный	1
3	81L6-00970	Вал приводной (ведущий), промежуточный	1
3-1	103-21UNF859	Болт	8
3-2	100-9C	J/BEARING ASSY	2
3-2	100-9C-1	J / подшипник в сборе	2
3-3	200-9C327L	YOKE-SLIP	1
3-3	220-9C275L	хомут скольжения	1	CHANGE WITH 3-5
3-4	710-PT81	пробки	1
3-4	XKCP-00022	Масленка	2
3-5	810-65JK	Уплотнение	1
3-6	40AF-9C643L	SHAFT ASSY-SLIP	1
3-6	40AF-9C603L	SHAFT ASSY-SLIP	1
3-7	910-5206	Клапан воздушный предохранительный (разгрузочный, сброса давления)	2
3-8	901-84	Пробка (заглушка)	1
3-8	910-84	ехр плагин	1
5	81L6-00991	Кронштейн	1	2-PIECE,STD
5	81LH-30030	Кронштейн	1	3-PIECE,OPT
7	S088-080402	Болт с шестигранной головкой (под шестигранник)	12
8	S017-180402	Болт с шестигранной головкой (под шестигранник)	6
9	S441-180002	Шайба	6
