BELL CRANK & LINK фронтального погрузчика колесного Hyundai HL780-7A

Код подсистемы:7010

Наименование:BELL CRANK & LINK

Версия:2010.11.30 REV.10L

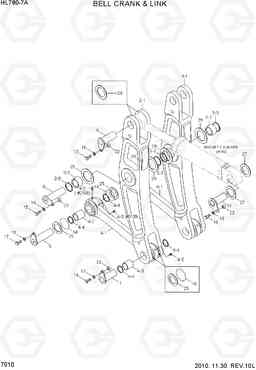

BELL CRANK & LINK HL780-7A

Поз.	Код	Наименование	Кол	Прим.
11	61N8-07180	Палец	2
11	61LB-17180	Палец	2
11	61LB-17181	Палец	2
14	E161-3050	Кольцо уплотнительное (О-кольцо)	8
15	S017-20040D	Болт с шестигранной головкой (под шестигранник)	6
16	S017-16040D	Болт с шестигранной головкой (под шестигранник)	2
17	S017-16035D	Болт с шестигранной головкой (под шестигранник)	2
18	61N8-00320-V	Шайба	6
18	91E6-60200-DA	Шайба	6
19	64L3-01120-V	Шайба	4
19	64L3-01120-V	Шайба	4
2	61LH-10123	Система рычагов ковша в сборе (левая)	1
2-2	61LH-10100	Втулка	1
2-3	S700-110309	Пыльник, dkiy тип	2
22	61LB-10270	SPACER(Ø21)	6
23	61L6-02540	Вставка	2
25	S391-080120	Прокладка	8
26	S391-090160	Прокладка	4
27	S391-095160	Прокладка	4
29	S391-110200	прокладка тур (1.0T)	4
3	61LH-10133	Система рычагов ковша в сборе (правая)	1
3-2	61LH-10100	Втулка	1
3-3	S700-110309	Пыльник, dkiy тип	2
4	61LH-10160	LINK ASSY	2
4	61LH-10161	LINK ASSY	2
4-1	61LH-10170	Шарнир	2
4-1	61LH-10171	Шарнир	2
4-2	X112-802127	Втулка	2
4-3	X112-802100	Втулка	2
4-4	S700-080206	пыль уплотнение типа dkiy	8
4-5	S651-810002	Масленка	4
6	61N8-05331	Палец	2
6	61LB-15330	Палец	2
7	61N8-05341	Палец	2
7	61LB-15340	Палец	2
8	61N8-06190	Палец	2
8	61N8-06191	Палец	2
8	61LB-16190	Палец	2
9	61N8-06050	Палец	2
9	61LB-16050	Палец	2
N2-1	61LH-10143	BELL CRANK-LH	1
N3-1	61LH-10153	BELL CRANK-RH	1
