Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai HL780-9
Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai HL780-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:MAIN HYDRAULIC PIPING 1
Версия:2014. 7.31 REV.14G

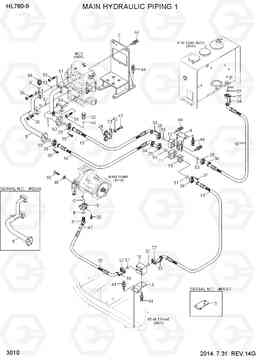

MAIN HYDRAULIC PIPING 1 HL780-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LK-10081 | Корпус клапана | 1 | ||
| 11 | 31LQ-00290 | Корпус клапана | 1 | ||
| 12 | 31LQ-00270 | Корпус клапана | 1 | ||
| 13 | 31LK-10200 | проверить фланец клапана | 1 | ||
| 14 | P690-247334 | Рукав высокого давления (РВД) | 1 | ||
| 14 | P690-246334 | Рукав высокого давления (РВД) | 1 | ||
| 15 | P690-242334 | Рукав высокого давления (РВД) | 1 | ||
| 16 | P690-242324 | Рукав высокого давления (РВД) | 1 | ||
| 19 | P810-207627 | шланг в сборе FLG, 0x45 | 1 | ||
| 19 | P820-207627 | Шланг в сборе | 1 | ||
| 20 | P980-207327 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 20 | P940-207327 | Шланг в сборе | 1 | ||
| 20 | P940-206327 | Шланг в сборе | 1 | ||
| 23 | 31LQ-00111 | Зажим | 1 | ||
| 24 | S690-049100 | Уплотнительная втулка | 2 | ||
| 25 | P173-240107 | фланец гидрокси, сплит | 12 | ||
| 26 | P174-200106 | фланец гидрокси, сплит | 2 | ||
| 27 | P173-200106 | фланец гидрокси, сплит | 4 | ||
| 3 | 31LQ-00161 | Пластина | 1 | ||
| 3 | 31LQ-00161 | Пластина | 1 | ||
| 31 | X530-110006 | Штуцер | 1 | ||
| 32 | X710-100106 | крышка гидрокси, ORFS | 1 | ||
| 33 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 11 | ||
| 34 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 35 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 36 | S109-120406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | S109-120956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | S109-140456 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 38 | S109-140406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 39 | S017-140406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | 31LQ-00085 | Пластина | 1 | ||
| 4 | 31LQ-00085 | Пластина | 1 | ||
| 40 | S441-140006 | Шайба | 4 | ||
| 41 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 42 | S441-12000B | Шайба | 1 | ||
| 43 | S037-122556 | Болт | 6 | ||
| 44 | S037-123056 | Болт | 15 | ||
| 46 | S621-021001 | О кольцо | 1 | ||
| 5 | 31LQ-90152 | Пластина | 1 | ||
| 5 | 31LQ-90153 | Пластина | 1 | ||
| 5 | 31LQ-90155 | Пластина | 1 | ||
| 5 | 31LQ-90152 | Пластина | 1 | ||
| 5 | 31LQ-90153 | Пластина | 1 | ||
| 5 | 31LQ-90155 | Пластина | 1 | ||
| 50 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 51 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 53 | Y172-003004 | О кольцо | 7 | ||
| 54 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 7 | 31LQ-01062 | Трубка | 1 | ||
| 8 | 31LQ-01073 | Трубка | 1 | ||
| 8 | 31LQ-01074 | Трубка | 1 | ||
| 8 | 31LQ-01075 | Трубка | 1 | ||
| 8 | 31LQ-01076 | Трубка | 1 | ||
| 9 | 31LQ-00120 | Корпус клапана | 1 | ||
| C | S621-025001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| D | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| E | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 |
