Установка двигателя фронтального погрузчика колесного Hyundai HL780-9A

Код подсистемы:1010

Наименование:ENGINE MOUNTING

Версия:

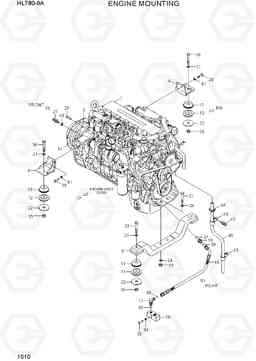

ENGINE MOUNTING HL780-9A

Поз.	Код	Наименование	Кол	Прим.
1	11LQ-00100	Двигатель в сборе	1
11	11N6-13055	резиновые подушки	4
12	11N6-13050	Подушка двигателя	4
14	11L6-02500	Крышка	2
15	11LM-00200	DRAIN VALVE	1
16	P920-122014	Шланг в сборе	1
17	X520-110015	Штуцер 90 orfs	1
18	X500-210014	Разъем	1
20	S017-24220D	Болт с шестигранной головкой (под шестигранник)	2
21	S441-240006	Шайба	4
22	11N8-00060-DA	Шайба	4
24	S441-200006	Шайба	8
27	S087-070126	Болт с шестигранной головкой (под шестигранник)	12
28	S087-12032D	Болт с шестигранной головкой (под шестигранник)	8
29	S129-080326	Болт с шестигранной головкой (под шестигранник)	8
3	81L6-00940	Муфта соединительная	1
31	S017-20100D	Болт с шестигранной головкой (под шестигранник)	2
32	S017-100756	Болт с шестигранной головкой (под шестигранник)	2
33	S207-20100B	Гайка	2
34	S441-10000B	Шайба	2
35	S205-24100B	Гайка	4
36	S017-241856	Болт с шестигранной головкой (под шестигранник)	2
37	Y161-027001	Кольцо уплотнительное (О-кольцо)	1
38	S621-018001	О кольцо	2
39	S631-018004	Кольцо уплотнительное (О-кольцо)	1
4	11LQ-05011	Кронштейн	2
40	S441-120006	Шайба	12
41	S441-180006	Шайба	8
42	S037-101526	Болт	1
43	31L7-10210	модули зажим для труб	2
44	S520-032000	Зажим	1
45	11LQ-00510	Шланг сапуна	1
5	11LQ-05021	вешалка ва	1
