PILOT HYDRAULIC PIPING 2 (2-SPOOL) фронтального погрузчика колесного Hyundai HL780-9A
PILOT HYDRAULIC PIPING 2 (2-SPOOL) фронтального погрузчика колесного Hyundai HL780-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3040
Наименование:PILOT HYDRAULIC PIPING 2 (2-SPOOL)
Версия:2014. 9.30 REV.14J

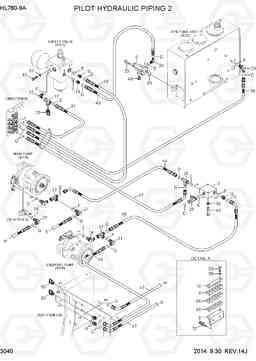

PILOT HYDRAULIC PIPING 2 (2-SPOOL) HL780-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LQ-10110 | Зажим | 1 | ||
| 10 | 31LQ-10110 | Зажим | 1 | ||
| 14 | 31LB-40350 | Колено 90 | 2 | ||
| 16 | 31N4-22190 | Соединитель | 2 | ||
| 17 | 31N6-66090 | Тест тройник | 3 | ||
| 18 | X500-110002 | Разъем | 2 | ||
| 19 | X500-110011 | Разъем | 1 | ||
| 21 | X520-110001 | Штуцер 90 orfs | 3 | ||
| 22 | X520-110011 | Штуцер 90 orfs | 1 | ||
| 23 | X520-110014 | Штуцер 90 orfs | 1 | ||
| 24 | X530-110014 | Штуцер | 1 | ||
| 25 | X820-065252 | Тройник | 2 | ||
| 29 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 3 | 31LM-10210 | Челночный клапан | 1 | ||
| 30 | 81LK-60050 | винт муфты в сборе | 4 | ||
| 37 | X400-062036 | Шланг в сборе | 1 | ||
| 38 | X400-062060 | Шалнг | 1 | ||
| 40 | X400-062038 | Шланг в сборе | 1 | ||
| 42 | P920-066031 | Шланг в сборе | 1 | ||
| 43 | X400-062024 | Шланг в сборе | 1 | ||
| 44 | P930-066014 | Шланг в сборе | 1 | ||
| 44 | P933-066014 | Шланг в сборе | 1 | ||
| 45 | P930-066021 | Шланг в сборе | 1 | ||
| 46 | P930-046020 | Шланг в сборе | 1 | ||
| 47 | P930-046023 | Шланг в сборе | 2 | ||
| 48 | P220-110104 | Заглушка | 1 | ||
| 49 | S015-080456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5 | 31LQ-10011 | Трубка | 1 | ||
| 51 | S017-101056 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 52 | S017-121056 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 53 | S037-122556 | Болт | 2 | ||
| 55 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 56 | S441-08000B | Шайба | 2 | ||
| 57 | S441-10000B | Шайба | 2 | ||
| 58 | S441-12000B | Шайба | 2 | ||
| 59 | Y172-003004 | О кольцо | 1 | ||
| 65 | 31LQ-10170 | Зажим | 1 | ||
| 65 | 31LQ-10171 | Зажим | 1 | ||
| 66 | 31LQ-10180 | Зажим | 1 | ||
| 66 | 31LQ-10181 | Зажим | 1 | ||
| 66 | 31LQ-10180 | Зажим | 1 | ||
| 8 | 31LQ-10091 | Пластина | 1 | ||
| 9 | 31LQ-10120 | Зажим | 1 | ||
| 9 | 31LQ-10120 | Зажим | 1 | ||
| B | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| C | S611-009001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| D | S621-012001 | Кольцо уплотнительное (О-кольцо) | 13 | ||
| E | S631-014004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| F | S631-011004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| G | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 |
