Каталог запчастей
-
Hyundai
-
HL780-9A
- STEERING HYDRAULIC PIPING 2
STEERING HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL780-9A
STEERING HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL780-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3070
Наименование:STEERING HYDRAULIC PIPING 2
Версия:2014. 5.31 REV.14E

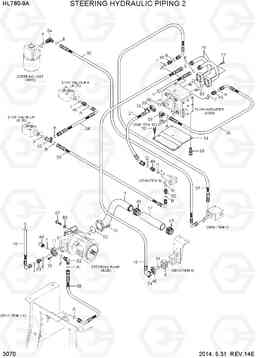

STEERING HYDRAULIC PIPING 2 HL780-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LK-30210 | фланцевые ва | 2 | ||
| 11 | 31LQ-90033 | Корпус клапана | 1 | ||
| 17 | 31LQ-00151 | Шланг резиновый низкой | 1 | ||
| 18 | P930-206029 | Шланг в сборе | 1 | ||
| 19 | 31LQ-90411 | Рукав высокого давления (РВД) | 1 | ||
| 21 | P970-162325 | Рукав высокого давления (РВД) | 1 | ||
| 33 | P930-062016 | Шланг в сборе | 1 | ||
| 34 | P930-042008 | Шланг в сборе | 1 | ||
| 35 | P930-066032 | Шланг в сборе | 1 | ||
| 36 | P930-046008 | Шланг в сборе | 1 | ||
| 37 | P930-066022 | Шланг в сборе | 1 | ||
| 38 | P930-046021 | Шланг в сборе | 1 | ||
| 39 | P173-160104 | фланец гидрокси, сплит | 2 | ||
| 40 | P174-200106 | фланец гидрокси, сплит | 2 | ||
| 43 | S572-950006 | Зажим | 4 | ||
| 44 | 31Q4-40800 | Датчик давления | 1 | ||
| 46 | X500-110001 | Разъем | 2 | ||
| 46 | 11N6-20250 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 48 | X500-110005 | Разъем | 1 | ||
| 49 | X500-110011 | Разъем | 1 | ||
| 50 | X500-110015 | Разъем | 1 | ||
| 52 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 53 | X500-110006 | Разъем | 1 | ||
| 54 | X520-110011 | Штуцер 90 orfs | 1 | ||
| 59 | X850-515100 | Колено 90 поворотный, ORFS | 1 | ||
| 63 | 31N9-90550 | Тройник | 1 | ||
| 67 | S017-140406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 69 | S037-102056 | Болт барашек / шестигранная шайба | 3 | ||
| 7 | 31LQ-30153 | всасывающая труба | 1 | ||
| 70 | S037-122556 | Болт | 4 | ||
| 73 | S109-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 74 | S109-120956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 75 | S109-140406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 76 | S129-060206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 77 | S129-060286 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 80 | S441-140006 | Шайба | 4 | ||
| 9 | 31LK-10200 | проверить фланец клапана | 1 | ||
| 90 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 91 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 92 | Y172-010004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 94 | 31LQ-30600 | Пластина | 1 | ||
| 94 | 31LQ-30600 | Пластина | 1 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| D | S621-021001 | О кольцо | 1 | ||
| E | S621-025001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| F | S631-011004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| G | S631-018004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| H | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| I | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 |
