BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL780-9A
BRAKE HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL780-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3090
Наименование:BRAKE HYDRAULIC PIPING 2
Версия:2013. 2.28 REV.13B

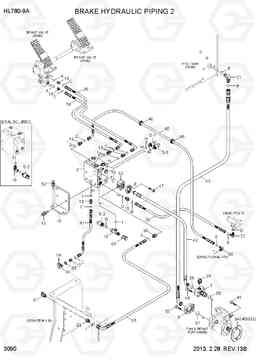

BRAKE HYDRAULIC PIPING 2 HL780-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31LL-42511 | Пластина | 1 | ||
| 13 | X500-110002 | Разъем | 3 | ||
| 15 | X500-110003 | Разъем | 1 | ||
| 16 | X500-110012 | Разъем | 2 | ||
| 17 | 31LH-40110 | Разъем | 1 | ||
| 18 | 31FG-80410 | Разъем | 2 | ||
| 19 | 31LL-42550 | Колено 90 | 1 | ||
| 19 | 31Q6-30040 | Тройник б / тип, ORFS | 1 | ||
| 21 | X520-110006 | Штуцер 90 orfs | 1 | ||
| 22 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 24 | X850-525200 | Колено 90, поворотный, ORFS | 1 | ||
| 29 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 34 | P930-063010 | Шланг в сборе | 1 | ||
| 35 | P930-063008 | Шланг в сборе | 1 | ||
| 39 | P910-082014 | Шланг в сборе | 1 | ||
| 40 | P930-082082 | Шланг в сборе | 1 | ||
| 40 | P933-082079 | Шланг в сборе | 1 | ||
| 41 | P933-063033 | Шланг в сборе | 1 | ||
| 42 | P970-124325 | Шланг в сборе | 1 | ||
| 43 | P950-202315 | Шланг в сборе | 1 | ||
| 43 | P950-202314 | Шланг в сборе | 1 | ||
| 46 | 81L6-01170 | Уплотнительная втулка | 2 | ||
| 47 | S109-100656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 47 | S109-100606 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 48 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 49 | S109-140306 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 5-1 | 31Q4-40810 | Датчик давления | 1 |
PARKING
|
|
| 5-2 | 31Q4-40810 | Датчик давления | 1 |
CHARGING
|
|
| 5-3 | 31Q4-40810 | Датчик давления | 1 |
BREAK PRIORITY
|
|
| 50 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 51 | S037-102556 | Болт | 3 | ||
| 51 | S035-082556 | Болт | 3 | ||
| 52 | S037-122556 | Болт | 6 | ||
| 55 | P392-120000 | Шайба медная | 1 | ||
| 56 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 57 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 58 | S621-018001 | О кольцо | 1 | ||
| 59 | X520-110013 | Штуцер 90 orfs | 1 | ||
| 60 | X500-110013 | Разъем | 1 | ||
| 61 | 81LK-60050 | винт муфты в сборе | 1 | ||
| 62 | 11LL-30590 | блок фланец | 1 | ||
| 63 | P930-046011 | Шланг в сборе | 1 | ||
| 64 | 3008400 | прокладка гидрокси насос | 1 | ||
| 69 | X710-100103 | Крышка | 1 | ||
| 7 | 31LQ-42510 | фланцевые ва | 1 | ||
| 8 | P173-200106 | фланец гидрокси, сплит | 2 | ||
| 9 | P173-120102 | фланец гидрокси, сплит | 2 | ||
| A | S611-016001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| B | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| C | S621-012001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| D | S631-018004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| E | S631-038004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| F | S621-025001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| H | S611-023001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| I | S631-014004 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| J | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 |
