EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL780-9A
EMERGENCY STEERING HYD PIPING фронтального погрузчика колесного Hyundai HL780-9A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3150
Наименование:EMERGENCY STEERING HYD PIPING
Версия:

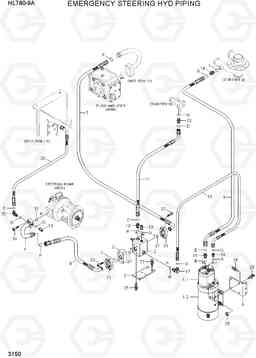

EMERGENCY STEERING HYD PIPING HL780-9A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31LM-41000 | насос и электродвигатель в сборе | 1 | ||
| 1-1 | 31LM-41100 | насос в сборе | 1 | ||
| 1-2 | 31LM-41200 | Двигатель постоянного тока в сборе | 1 | ||
| 10 | P930-086031 | Шланг в сборе | 1 | ||
| 11 | P930-082028 | Шланг в сборе | 1 | ||
| 13 | X500-110003 | Разъем | 2 | ||
| 14 | X500-110019 | Разъем | 1 | ||
| 15 | 31S7-00390 | Соединитель | 1 | ||
| 16 | 31FG-20090 | Соединитель | 1 | ||
| 17 | X520-110003 | Штуцер 90 orfs | 1 | ||
| 19 | 31Q4-40800 | Датчик давления | 2 |
E/STEER PUMP
|
|
| 2 | 31LK-30201 | проверка блока | 1 | ||
| 20 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 21 | P174-200106 | фланец гидрокси, сплит | 4 | ||
| 22 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23 | S109-120956 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 24 | S109-140506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 25 | S037-102556 | Болт | 8 | ||
| 26 | S037-122556 | Болт | 3 | ||
| 27 | S037-123056 | Болт | 2 | ||
| 28 | S205-10100B | Гайка | 4 | ||
| 3 | 31LK-10200 | проверить фланец клапана | 1 | ||
| 37 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 39 | P930-046022 | Шланг в сборе | 1 | ||
| 4 | 31LQ-90044 | Трубка | 1 | ||
| 5 | 31LQ-90102 | Пластина | 1 | ||
| 6 | 31LQ-90290 | Пластина | 1 | ||
| 7 | P983-207441 | Шланг в сборе | 1 | ||
| 8 | P980-207420 | HOSE ASSY ORFS, FLG 0x90 | 1 | ||
| 9 | P930-122012 | Шланг в сборе | 1 | ||
| A | S611-019001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| B | S611-023001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| C | S621-011001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| D | S621-014001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| E | @ | EMER STEERING ELEC | 1 |
SEE 2090
|
|
| E | S621-018001 | О кольцо | 2 | ||
| E28 | @ | SWITCH-EMER STEER | 1 |
SEE 2015
|
|
| E69 | @ | RELAY | 1 |
SEE 2020
|
|
| F | S621-025001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| G | S631-011004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| H | S631-018004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| I | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| N* | 30LQ-75300 | Комплект аварийного рулевого управления | 1 |
