PILOT HYDRAULIC PIPING 2 (2-SPOOL) фронтального погрузчика колесного Hyundai HL780-9S

Код подсистемы:3040

Наименование:PILOT HYDRAULIC PIPING 2 (2-SPOOL)

Версия:2012. 11.30 REV.12L

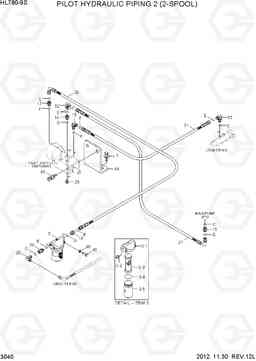

PILOT HYDRAULIC PIPING 2 (2-SPOOL) HL780-9S

Поз.	Код	Наименование	Кол	Прим.
14	31N5-30050	Соединитель	1
15	X500-110011	Разъем	1
16	X500-110015	Разъем	1
17	X500-310002	Разъем	1
18	31LB-10240	Штуцер 90 orfs	1
20	31LB-10280	Колено 90	1
22	X520-110014	Штуцер 90 orfs	1
25	P220-310103	Заглушка	1
26	31EK-11130	COUPLING-SCREW	1
27	P930-064018	Шланг в сборе	1
3	31E3-0017	Фильтр пилотный в сборе, гидравлики	1
3-1	31E3-00670	Головка фильтра	1
3-2	31E3-00680	Клапан в сборе	1
3-3	31E3-0018	Элемент фильтра пилотного, гидравлики	1
3-4	31E3-00700	Кольцо уплотнительное (О-кольцо)	1
3-5	31E3-00710	Корпус фильтра	1
30	X420-062011	Шланг в сборе	1
30	X420-062010	Шланг в сборе	1
31	X400-062015	Шланг в сборе	1
40	S015-060556	Болт с шестигранной головкой (под шестигранник)	2
43	S035-082556	Болт	2
44	S037-122556	Болт	4
48	S441-06000B	Шайба	2
52	X850-525200	Колено 90, поворотный, ORFS	1
7	31LC-10910	Пластина	1
B	S611-016001	Кольцо уплотнительное (О-кольцо)	1
C	S631-014004	Кольцо уплотнительное (О-кольцо)	2
E	S621-012001	Кольцо уплотнительное (О-кольцо)	8
F	S611-012001	Кольцо уплотнительное (О-кольцо)	2
F	S611-012001	Кольцо уплотнительное (О-кольцо)	9
G	S631-018004	Кольцо уплотнительное (О-кольцо)	2
