STEERING HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL780-9S
STEERING HYDRAULIC PIPING 2 фронтального погрузчика колесного Hyundai HL780-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3070
Наименование:STEERING HYDRAULIC PIPING 2
Версия:2014. 5.31 REV.14E

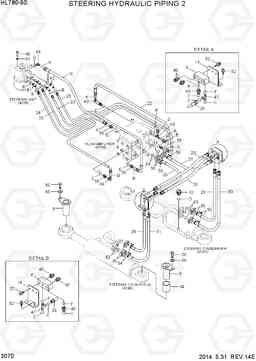

STEERING HYDRAULIC PIPING 2 HL780-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 14 | 31LQ-30760 | Пластина | 2 | ||
| 19 | P910-044011 | Шланг в сборе | 1 | ||
| 20 | P910-164017 | Шланг в сборе | 2 | ||
| 22 | P930-044010 | Шланг в сборе | 1 | ||
| 23 | P930-082012 | Шланг в сборе | 1 | ||
| 24 | P930-084013 | Шланг в сборе | 1 | ||
| 25 | P930-084015 | Шланг в сборе | 2 | ||
| 26 | P940-164315 | Шланг в сборе | 1 | ||
| 27 | P940-164316 | шланг в сборе тыс 0x0 | 1 | ||
| 28 | P943-164325 | шланг в сборе | 1 | ||
| 29 | P943-164326 | HOSE ASSY ORFS, FLG | 1 | ||
| 30 | P943-164327 | HOSE ASSY ORFS, FLG | 1 | ||
| 31 | P943-164328 | HOSE ASSY ORFS, FLG | 1 | ||
| 33 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 34 | 31L6-02430 | Вставка | 2 | ||
| 34 | 31L6-02390 | Корпус клапана | 2 | ||
| 36 | P173-160104 | фланец гидрокси, сплит | 12 | ||
| 38 | X500-110001 | Разъем | 1 | ||
| 39 | X500-110003 | Разъем | 3 | ||
| 40 | X500-110005 | Разъем | 6 | ||
| 41 | X530-110003 | Штуцер | 2 | ||
| 42 | 31LB-30130 | Штуцер -90 | 2 | ||
| 43 | 31N6-25110 | Колено 90, долго | 1 | ||
| 44 | X520-110001 | Штуцер 90 orfs | 1 | ||
| 46 | X820-085351 | Тройник | 1 | ||
| 47 | X820-165555 | Тройник | 2 | ||
| 48 | S017-100856 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 50 | S017-20035D | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 52 | S037-122556 | Болт | 12 | ||
| 54 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 56 | S129-060206 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 6 | 31LH-30010 | Корпус клапана | 2 | ||
| 60 | 31L6-02440 | Шайба | 4 | ||
| 61 | S441-10000B | Шайба | 4 | ||
| 63 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 66 | X850-535300 | Колено 90, поворотный, ORFS | 1 | ||
| 68 | S017-20055D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 69 | S017-20045D | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 8 | 31LQ-30310 | Палец | 2 | ||
| 9 | 31LQ-30320 | Палец | 2 | ||
| A | S621-011001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| B | S621-012001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| C | S621-014001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| D | S621-021001 | О кольцо | 4 | ||
| E | S621-025001 | Кольцо уплотнительное (О-кольцо) | 8 | ||
| F | S631-011004 | Кольцо уплотнительное (О-кольцо) | 4 |
