REMOTE CONTROL LEVER(2-SPOOL) фронтального погрузчика колесного Hyundai HL780-9S
REMOTE CONTROL LEVER(2-SPOOL) фронтального погрузчика колесного Hyundai HL780-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4070
Наименование:REMOTE CONTROL LEVER(2-SPOOL)
Версия:

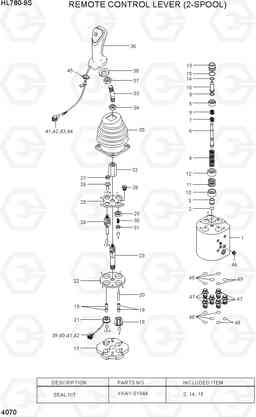

REMOTE CONTROL LEVER(2-SPOOL) HL780-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | 31LB-10120 | RCV два рычага 2spool | 1 | ||
| *-1 | XKAY-01726 | SPOOL KIT | 1 | ||
| *-2 | XKAY-01689 | PLUG KIT | 1 | ||
| *-5 | XKAY-01695 | PLATE KIT | 1 | ||
| *-6 | XKAY-01697 | HANDLE KIT | 1 | ||
| 1 | XKAY-01686 | BODY | 1 | ||
| 10 | XKAY-01727 | SPRING SEAT | 3 | ||
| 11 | XKAY-01728 | Пружина | 3 | ||
| 12 | XKAY-01729 | SPRING SEAT | 3 | ||
| 20 | XKAY-01692 | Щуп | 1 | ||
| 20 | XKAY-01692 | Щуп | 1 | ||
| 22 | XKAY-01693 | Пластина | 1 | ||
| 23 | XKAY-01694 | Совместное сборе | 1 | ||
| 3 | XKAY-00727 | Пробка (заглушка) | 4 | ||
| 32 | XKAY-01696 | Гайка | 1 | ||
| 39 | XKAY-01731 | Картер (корпус) | 1 | ||
| 4 | XKAY-01725 | Пружина | 4 | ||
| 41 | @ | TERMINAL | 8 | ||
| 42 | @ | SEAL WIRE | 8 | ||
| 43 | XKAY-01732 | Картер (корпус) | 1 | ||
| 44 | @ | HOLDER-REAR | 1 | ||
| 45 | @ | CLIP BAND | 2 | ||
| 46 | XKAY-00880 | Пробка (заглушка) | 7 | ||
| 6 | XKAY-00734 | Золотник | 1 | ||
| K | XKAY-01944 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| N*-3 | XKAY-01690 | Комплект стопоров | 1 | ||
| N*-4 | XKAY-01691 | MAGNET KIT | 1 | ||
| N13 | XKAY-00755 | Пробка (заглушка) | 4 | ||
| N14 | XKAY-00055 | уплотнение штока | 4 | ||
| N15 | XKAY-00087 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| N16 | XKAY-02103 | Толкатель штанги | 4 | ||
| N17 | XKAY-01940 | Пластина | 1 | ||
| N18 | XKAY-02106 | Стержень стопорный | 1 | ||
| N19 | XKAY-02107 | дю втулка | 8 | ||
| N19 | XKAY-02107 | дю втулка | 8 | ||
| N2 | XKAQ-00715 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| N21 | XKAY-02108 | MAGNET | 3 | ||
| N24 | XKAY-01941 | Совместное сборе | 3 | ||
| N25 | XKAY-02110 | Пластина | 1 | ||
| N26 | XKAY-02111 | Шайба | AR | ||
| N27 | XKAY-02112 | Гайка | 3 | ||
| N28 | XKAY-02113 | Пробка (заглушка) | 1 | ||
| N29 | XKAY-02114 | Гайка | 1 | ||
| N30 | XKAY-02115 | установочный винт | 1 | ||
| N31 | XKAY-02112 | Гайка | 1 | ||
| N33 | XKAY-02116 | HANDLE BAR | 1 | ||
| N34 | XKAY-02117 | Гайка | 1 | ||
| N35 | XKAY-02118 | BOOT | 1 | ||
| N36 | XKAY-02119 | Ручка в сборе | 1 | ||
| N37 | XKAY-02120 | Гайка | 1 | ||
| N38 | XKAY-02121 | Шайба пружинная | 1 | ||
| N40 | @ | HOLDER-REAR | 1 | ||
| N47 | XKAY-00817 | Соединитель | 6 | ||
| N48 | XKAY-00800 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| N49 | XKAY-00818 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| N5 | XKAY-02102 | SPRING SEAT | 4 | ||
| N7 | XKAY-00081 | катушка | 4 | ||
| N8 | XKAY-00084 | Стопор | 4 | ||
| N9 | XKAY-02097 | Пружина | 4 |
