Каталог запчастей
-
Hyundai
-
HL780-9S
- CAB SUB ASSY(3/4, LH DOOR ASSY)
CAB SUB ASSY(3/4, LH DOOR ASSY) фронтального погрузчика колесного Hyundai HL780-9S
CAB SUB ASSY(3/4, LH DOOR ASSY) фронтального погрузчика колесного Hyundai HL780-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5100
Наименование:CAB SUB ASSY(3/4, LH DOOR ASSY)
Версия:2014. 9.30 REV.14J

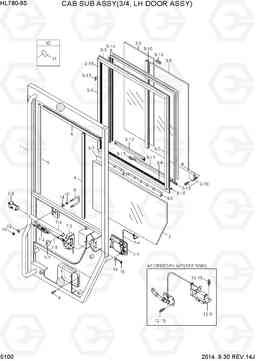

CAB SUB ASSY(3/4, LH DOOR ASSY) HL780-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| N | @ | NOT SUPPLIED PARTS | AR | ||
| * | @ | CAB SUB ASSY | 1 |
SEE 5080
|
|
| *-1 | 71LM-21002 | Дверь в сборе LH | 1 | ||
| 1 | 71LM-21012 | Дверь ва LH | 1 | ||
| 10 | S205-10200B | Гайка | 4 | ||
| 11 | 17E1-5146 | бампер дверь | 2 | ||
| 11 | 17E1-5146 | бампер дверь | 2 | ||
| 12 | @ | ACCESSORY KIT | 1 |
SEE 5080
|
|
| 12-15 | S035-082026 | Болт | 8 | ||
| 12-5 | 71LM-21812 | Вернуться защелки в сборе LH | 1 | ||
| 13 | S411-100006 | Шайба пружинная | 2 | ||
| 14 | S403-10100B | Плоская шайба | 2 | ||
| 15 | 71LM-11910 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 16 | 71LM-11920 | Шайба | 2 | ||
| 2 | 71LM-21292 | Стекло левой двери, нижнее | 1 | ||
| 3 | 71LM-21313 | створки в сборе двери LH | 1 | ||
| 3-10 | 71LM-21613 | мохер центр | 1 | ||
| 3-11 | 71LM-21622 | железнодорожных передняя | 1 | ||
| 3-12 | 71LM-21632 | железнодорожных заднего | 1 | ||
| 3-13 | 71LM-21642 | салазки | 4 | ||
| 3-14 | 71LM-21652 | печать стекло | 2 | ||
| 3-15 | 71LM-21662 | печать Направляющая | 1 | ||
| 3-16 | 71LM-21672 | Стопор | 2 | ||
| 3-17 | 71Q6-03360 | Держатель | 9 | ||
| 3-18 | 71Q6-03310 | замок в сборе | 1 | ||
| 3-19 | 71LM-21360 | створки ва кадров | 1 | ||
| 3-5 | 71LM-21362 | руководство замок | 1 | ||
| 3-7 | 71LM-21442 | руководство замок 2 | 1 | ||
| 3-8 | 71LM-21452 | стекло створки | 1 | ||
| 3-9 | 71LM-21462 | стекло створки небольшой | 1 | ||
| 4 | 71LM-21382 | печать створки сторона | 1 | ||
| 5 | 71LM-21382 | печать створки сторона | 1 | ||
| 7 | 71LM-21512 | дверной защелки в сборе LH | 1 | ||
| 7-1 | 71LM-21522 | Ручка | 1 | ||
| 7-2 | 71LM-21732 | Ручка | 1 | ||
| 7-3 | 71LM-21722 | дверной защелки LH | 1 | ||
| 7-4 | 71LM-21782 | связь обращаться из | 1 | ||
| 7-5 | 71LM-21792 | связь ручка | 1 | ||
| 7-6 | 71LM-21742 | Ручка трубы в | 1 | ||
| 7-7 | 71LM-21532 | блок перила | 1 | ||
| 7-8 | 71LM-21552 | Зажим перил | 1 | ||
| 8 | 71LM-21922 | Пластина | 1 | ||
| 9 | S002-060166 | SCREW-TRUSHEAD | 4 | ||
| N3-1 | 71LM-21322 | створки сторона переднего | 1 | ||
| N3-2 | 71LM-21332 | створки задних боковых | 1 | ||
| N3-3 | 71LM-21342 | створки сторона сверху | 1 | ||
| N3-4 | 71LM-21352 | створки низкой | 1 | ||
| N6 | 71LM-21392 | печать створки сверху | 1 |
