Каталог запчастей
-
Hyundai
-
HL780-9S
- DRIVE LINES

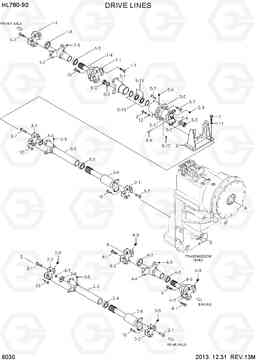

DRIVE LINES фронтального погрузчика колесного Hyundai HL780-9S
DRIVE LINES фронтального погрузчика колесного Hyundai HL780-9S со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6030
Наименование:DRIVE LINES
Версия:2013. 12.31 REV.13M
DRIVE LINES HL780-9S
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 81LQ-30010 | Вал приводной (ведущий) (передний) | 1 | ||
| 1-1 | 100-9C-1 | J / подшипник в сборе | 2 | ||
| 1-2 | 220-9C235L | Deleted... | 1 |
CHANGE W/1-3
|
|
| 1-3 | 810-65JK | Уплотнение | 1 | ||
| 1-4 | 310-9C278L | Deleted... | 1 | ||
| 1-5 | 101-PT81 | Масленка | 2 | ||
| 1-6 | 910-84 | ехр плагин | 1 | ||
| 1-7 | 103-21UNF859 | Болт | 8 | ||
| 10 | S088-080406 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 11 | S441-180006 | Шайба | 6 | ||
| 12 | S441-200006 | Шайба | 6 | ||
| 2 | 81LQ-30021 | Вал приводной (ведущий), задний | 1 | ||
| 2-1 | 103-21UNF859 | Болт | 8 | ||
| 2-2 | 100-8.5C-2 | J / подшипник в сборе | 2 | ||
| 2-3 | 200-85C200L | Deleted... | 1 |
CHANGE W/2-4
|
|
| 2-4 | 810-53JK | Уплотнение | 1 | ||
| 2-5 | 101-PT81 | Масленка | 1 | ||
| 2-6 | 40AF-85C350L | Deleted... | 1 | ||
| 2-7 | 910-5206 | Клапан воздушный предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-8 | 901-65 | Пробка (заглушка) | 1 | ||
| 2-9 | 102-PT4185 | Масленка | 2 | ||
| 3 | 81LQ-30030 | Вал приводной (ведущий), промежуточный | 1 | ||
| 3-1 | 100-9C-1 | J / подшипник в сборе | 2 | ||
| 3-2 | 220-9C275L | хомут скольжения | 1 |
CHANGE W/3-3
|
|
| 3-3 | 810-65JK | Уплотнение | 1 | ||
| 3-4 | 40AC-9C578L | Deleted... | 1 | ||
| 3-5 | 101-PT81 | Масленка | 2 | ||
| 3-6 | 910-84 | ехр плагин | 1 | ||
| 3-7 | 103-21UNF859 | Болт | 8 | ||
| 4 | 81L6-01161 | Вал приводной (ведущий), верхний | 1 | ||
| 4-1 | 103-21UNF | Болт | 8 | ||
| 4-2 | 100-7C-2 | стрелы подшипник в сборе | 2 | ||
| 4-3 | 101-PT81 | Масленка | 1 | ||
| 4-4 | 200-7C166L | скольжения иго | 1 | ||
| 4-5 | 810-415JK | Уплотнение | 1 | ||
| 4-6 | 300-7C200L | Вилка вала | 1 | ||
| 4-7 | 900-5610 | Пробка (заглушка) | 1 | ||
| 4-8 | 102-PT4141L | NIPPLE-GREASE | 2 | ||
| 5 | 81LH-30020 | Подшипник промежуточный в сборе | 1 | ||
| 5 | 81LH-30021 | Подшипник промежуточный в сборе | 1 |
SB-I-2014-07.PDF
|
|
| 5-1 | 210-9C138L | фланец в комплекте | 2 | ||
| 5-10 | 100*125*13 | Deleted... | 2 | ||
| 5-11 | 30315DU | Deleted... | 2 | ||
| 5-12 | 710-PT81 | пробки | 1 | ||
| 5-2 | 121-M36 | Шайба | 2 | ||
| 5-2 | 121-M45 | Deleted... | 2 | ||
| 5-3 | 110-M3615 | Гайка | 2 | ||
| 5-3 | 110-M453 | Deleted... | 2 | ||
| 5-4 | 350-70455L | Задний вал | 1 | ||
| 5-5 | 250-9C152L | Дело жилищного | 1 | ||
| 5-6 | 810-PT81 | Масленка | 1 | ||
| 5-6 | 810-PT81 | Масленка | 1 | ||
| 5-7 | 810-M8125 | Болт | 16 | ||
| 5-8 | 910-10100 | Deleted... | 2 | ||
| 5-9 | 910-5206 | Клапан воздушный предохранительный (разгрузочный, сброса давления) | 2 | ||
| 6 | 81LQ-30063 | Кронштейн | 1 | ||
| 7 | S017-18065D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 8 | S017-20065D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 9 | S088-080326 | Болт с шестигранной головкой (под шестигранник) | 8 |
