Система охлаждения фронтального погрузчика колесного Hyundai HL780-3A

Код подсистемы:1030

Наименование:COOLING SYSTEM

Версия:2004. 8.20 REV.2

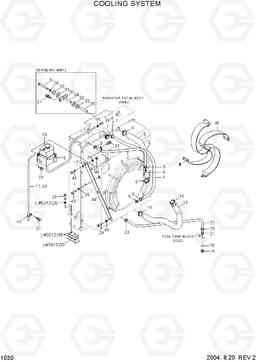

COOLING SYSTEM HL780-3A

Поз.	Код	Наименование	Кол	Прим.
13	11L6-30360	HOSE-OUTLET	1
14	S572-820006	Зажим типа Проволока	1
15	14L4-00840	RESERVOIR TANK	1
16	11L6-02440	Кронштейн	1
17	P710-061060	HOSE-VENT	1
18	S520-015000	Зажим	2
19	P220-110104	Заглушка	1
2	P760-011130	Рукав высокого давления (РВД)	1
20	S631-018001	Кольцо уплотнительное (О-кольцо)	1
21	P090-100808	Соединитель	1
22	P710-081036	Шланг	1
23	S572-240002	CLAMP-HOSE WIRE TYPE	2
24	11L6-02140	Фланец	2
25	11L6-02150	Фланец	2
26	S441-120002	Шайба	14
26	S441-120002	Шайба	8
27	S037-123052	Болт	6
27	S037-123052	Болт	2
28	S541-180002	Зажим	1
29	S017-120502	Болт с шестигранной головкой (под шестигранник)	4
29	S017-160302	Болт с шестигранной головкой (под шестигранник)	6
3	S572-200002	Зажим	2
30	11L6-00512	PLATE-RUBBER	2
31	S017-121402	Болт с шестигранной головкой (под шестигранник)	2
32	11L7-30070	Шайба	4
33	11L7-30042	Резиновая прокладка	4
34	11L6-01431	Пластина	2
35	11L6-01980	Прокладка	4
37	S037-101552	Болт	2
39	14E7-01070	Визуальный указатель в сборе	1
4	11L6-30350	Разъем шланга	1
40	11L6-30340	WIND GUIDE WA	1
41	S017-120202	Болт с шестигранной головкой (под шестигранник)	8
42	S543-120002	Зажим трубки	1
43	S441-160002	Шайба	8
44	11L6-30370	Опора	2
45	S017-160402	Болт с шестигранной головкой (под шестигранник)	2
46	S205-161002	Гайка	2
5	11L6-30310	HOSE-RAD INLET	1
6	S572-750006	Зажим	3
7	P710-161032	Шланг	1
8	S572-360002	хомут, тип провода	2
9	11L1-3016	Фиттинг	1
