Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL780-3A
Гидроразводка (гидросистема) фронтального погрузчика колесного Hyundai HL780-3A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:MAIN HYDRAULIC PIPING
Версия:2004. 8.20 REV.2

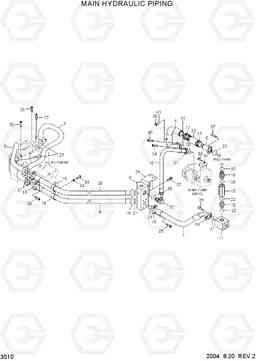

MAIN HYDRAULIC PIPING HL780-3A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31L6-03331 | Рукав высокого давления (РВД) | 1 | ||
| 11 | 31L6-03012 | Корпус клапана | 1 | ||
| 12 | P760-102044 | Рукав высокого давления (РВД) | 1 | ||
| 13 | 31E9-0141 | Клапан обратный | 1 | ||
| 13 | 31L6-03500 | Соединитель | 1 | ||
| 14 | 31L6-03240 | Зажим | 1 | ||
| 15 | 31L6-01851 | Соединитель | 1 | ||
| 16 | 31L6-02180 | CONNECTOR ASSY | 1 | ||
| 17 | 31N6-11190 | Зажим | 4 | ||
| 18 | S690-060100 | Уплотнительная втулка | 2 | ||
| 19 | P173-240107 | фланец гидрокси, сплит | 12 | ||
| 20 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | Y172-003004 | О кольцо | 8 | ||
| 22 | P590-085001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 23 | S631-044004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 24 | S129-070206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 25 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 26 | S109-120906 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
| 27 | S109-160506 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 28 | P680-246334 | Шланг в сборе | 1 | ||
| 29 | 31L6-03320 | Кронштейн | 1 | ||
| 3 | 31L6-00126 | Трубка | 1 | ||
| 30 | S017-120702 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 31 | P173-200106 | фланец гидрокси, сплит | 2 | ||
| 32 | P020-110006 | Колено 90 | 1 | ||
| 33 | S441-120002 | Шайба | 1 | ||
| 34 | S441-160002 | Шайба | 2 | ||
| 35 | S631-038004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 36 | S017-160352 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 37 | S037-123052 | Болт | 4 | ||
| 38 | P220-110102 | Заглушка | 1 | ||
| 39 | S109-160356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 4 | 31L6-03291 | Трубка | 1 | ||
| 40 | S129-100206 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 41 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 5 | 31L6-00146 | Трубка | 1 | ||
| 6 | 31L6-03301 | Трубка | 1 | ||
| 7 | P690-241318 | Шланг в сборе | 1 | ||
| 8 | P680-246332 | Шланг в сборе | 1 | ||
| 9 | 31L6-03311 | Корпус клапана | 1 |
