CAB(1/8) фронтального погрузчика колесного Hyundai HL780-3A
CAB(1/8) фронтального погрузчика колесного Hyundai HL780-3A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5100
Наименование:CAB(1/8)
Версия:

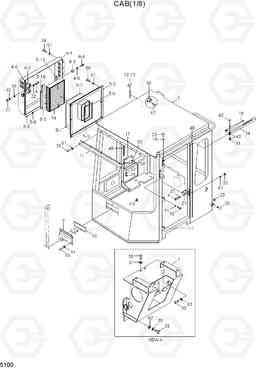

CAB(1/8) HL780-3A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 71L6-11020 | CAB ASSY | 1 | ||
| *-1 | 71L6-11230 | CAB SUB ASSY | 1 | ||
| *-1 | 71L6-11240 | CAB SUB ASSY | 1 |
SLIDE WINDOW
|
|
| *-2 | @ | CAB ELECTRIC | 1 |
SEE 2020
|
|
| 1 | 71L6-11250 | CAB WA | 1 | ||
| 1-1 | 74L3-02261 | HINGE | 5 | ||
| 10 | 74L3-01900 | Прокладка | 1 | ||
| 11 | 74L3-02710 | Стопор | 1 | ||
| 12 | 74L3-05321 | PLATE WA-RH | 1 | ||
| 14 | 74L3-04422 | STAY ASSY | 1 | ||
| 17 | 74L3-04440 | STAY ASSY-E/DOOR | 1 | ||
| 19 | 74L3-04450 | Шайба медная | 5 | ||
| 20 | E171-1178 | Резиновый бампер | 2 | ||
| 21 | 74L3-04800 | Крышка | 1 | ||
| 22 | 74L3-00710 | WASHER-STRIKER | 2 | ||
| 23 | S205-101006 | Гайка | 5 | ||
| 24 | S175-050106 | Винт (торцевой ключ) | 6 | ||
| 25 | 74L3-05330 | контактный шарнир | 5 | ||
| 4 | 74L3-04633 | MAINT DOOR ASSY | 1 | ||
| 4-1 | 74L3-04864 | MAINT DOOR WA | 1 | ||
| 4-2 | 71L7-01293 | LATCH ASSY | 1 | ||
| 4-3 | 74L3-04460 | Резиновая подушка | 1 | ||
| 4-4 | S175-050256 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 4-5 | S401-052006 | Плоская шайба | 1 | ||
| 4-6 | S771-014500 | Уплотнитель | 1 | ||
| 41 | 71L7-01681 | Палец | 2 | ||
| 42 | S461-250166 | Палец | 2 | ||
| 43 | 71L7-01770 | WASHER-TEFRON | 4 | ||
| 48 | S771-040000 | Уплотнитель | 1 | ||
| 49 | S771-030000 | Уплотнитель | 1 | ||
| 5 | 74L3-04431 | COVER ASSY-FILTER | 1 | ||
| 5-1 | 74L3-04553 | COVER WA-FILTER | 1 | ||
| 5-10 | S771-001100 | Уплотнитель | 2 | ||
| 5-11 | 71L7-03510 | BRACKET WA-RH | 1 | ||
| 5-3 | 71L7-02341 | BRACKET WA-LH | 1 | ||
| 5-4 | 74L3-04580 | FOAM | 1 | ||
| 5-5 | S091-080152 | BOLT-WING | 4 | ||
| 5-6 | S401-082002 | Плоская шайба | 4 | ||
| 5-7 | S771-002750 | Уплотнитель | 1 | ||
| 5-8 | 74L3-06160 | PAD-RUBBER | 2 | ||
| 5-9 | 74L3-06170 | PAD-RUBBER | 2 | ||
| 52 | S681-100400 | Уплотнительная втулка | 1 | ||
| 53 | S017-100206 | Болт с шестигранной головкой (под шестигранник) | 9 | ||
| 55 | S175-050156 | Болт с шестигранной головкой (под шестигранник) | 19 | ||
| 59 | S403-102006 | Плоская шайба | 18 | ||
| 6 | 74L3-04380 | STRIKER-DOOR | 2 | ||
| 61 | S403-052006 | Плоская шайба | 28 | ||
| 62 | S411-100006 | Шайба пружинная | 10 | ||
| 66 | E171-1172 | HOOK-COAT | 1 | ||
| 67 | S161-030106 | Болт | 2 | ||
| 7 | 74L3-04392 | SUPPORT WA | 1 | ||
| 70 | S017-100252 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 71 | S441-100002 | Шайба | 6 | ||
| 72 | 71E1-60340 | Молоток | 1 | ||
| 73 | S141-040102 | Винт с потайной головкой | 2 | ||
| 74 | 74L3-04560 | FILTER ASSY | 1 | ||
| 8 | 74L3-04402 | PLATE WA-LH | 1 | ||
| 9 | 71L6-10611 | MOUNT-WIPER | 1 | ||
| N* | 71L6-11030 | CAB ASSY | 1 |
SLIDE WINDOW
|
|
| N15 | 71L7-02590 | GAS SPRING | 1 |
