BELL CRANK & LINK фронтального погрузчика колесного Hyundai HL780-3A

Код подсистемы:7010

Наименование:BELL CRANK & LINK

Версия:2006. 2. 2 REV.6B

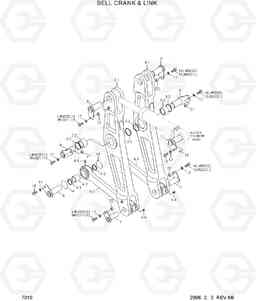

BELL CRANK & LINK HL780-3A

Поз.	Код	Наименование	Кол	Прим.
11	61L6-00641	Палец	2
14	E161-3050	Кольцо уплотнительное (О-кольцо)	8
15	S017-160402	Болт с шестигранной головкой (под шестигранник)	2
15	S017-160402	Болт с шестигранной головкой (под шестигранник)	8
16	S017-160302	Болт с шестигранной головкой (под шестигранник)	8
16	S017-160302	Болт с шестигранной головкой (под шестигранник)	2
17	64L3-01120	Шайба	10
18	S981-182000	Пробка (заглушка)	4
2	61L6-01970	Система рычагов ковша в сборе (левая)	1
2	61L6-01971	Система рычагов ковша в сборе (левая)	1
2	61L6-01972	Система рычагов ковша в сборе (левая)	1
2-2	61L6-00520	Втулка	1
2-3	S700-110309	Пыльник, dkiy тип	2
21	61L6-02530	Вставка	2
22	61L6-02540	Вставка	4
3	61L6-01980	Система рычагов ковша в сборе (правая)	1
3	61L6-01981	Система рычагов ковша в сборе (правая)	1
3	61L6-01982	Система рычагов ковша в сборе (правая)	1
3-2	61L6-00520	Втулка	1
3-3	S700-110309	Пыльник, dkiy тип	2
4	61L6-01990	LINK ASSY	2
4-1	61L6-02000	Шарнир	2
4-2	X112-752103	Втулка	4
4-3	S700-075205	Кольцо	8
4-4	S651-810002	Масленка	4
6	61L6-00591	Палец	2
7	61L6-00603	Палец	2
8	61L6-00611	Палец	2
9	61L6-02310	Палец	2
N2-1	61L6-02340	BELL CRANK-LH	1
N2-1	61L6-02341	BELL CRANK-LH	1
N2-1	61L6-02342	BELL CRANK-LH	1
N3-1	61L6-02350	BELL CRANK-RH	1
N3-1	61L6-02351	BELL CRANK-RH	1
N3-1	61L6-02352	BELL CRANK-RH	1
