Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai SL760
Гидроразводка (гидросистема) 1 фронтального погрузчика колесного Hyundai SL760 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3010
Наименование:MAIN HYDRAULIC PIPING 1
Версия:2012. 8.31 REV.12H

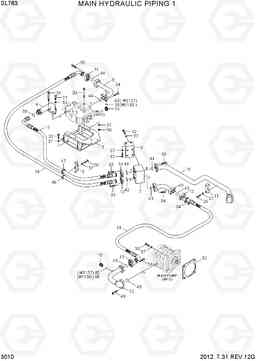

MAIN HYDRAULIC PIPING 1 SL760
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31Z1-01132 | Трубка | 1 | ||
| 11 | 31Z1-01161 | Зажим | 1 | ||
| 12 | 31Z1-02010 | фланцевые ва | 1 | ||
| 12 | 31Z1-06500 | фланцевые ва | 1 | ||
| 13 | P173-160104 | фланец гидрокси, сплит | 6 | ||
| 14 | P173-200106 | фланец гидрокси, сплит | 4 | ||
| 15 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 16 | 31Z1-01212 | Рукав высокого давления (РВД) | 1 | ||
| 17 | 31Z1-01223 | Рукав высокого давления (РВД) | 1 | ||
| 18 | P700-164321 | Шланг в сборе | 1 | ||
| 18 | 31Z1-06600 | Рукав высокого давления (РВД) | 1 | ||
| 27 | S017-100306 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 28 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 29 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 3 | 31Z2-01082 | Трубка | 1 | ||
| 30 | S017-121256 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 31 | S017-121356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 32 | S017-120306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 33 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 34 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 34 | S109-100406 | Болт с шестигранной головкой (под шестигранник) | 20 | ||
| 36 | S205-12000B | Гайка | 4 | ||
| 37 | S441-12000B | Шайба | 23 | ||
| 38 | S621-021001 | О кольцо | 2 | ||
| 39 | S621-029001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 4 | 31Z1-01022 | фланцевые ва | 1 | ||
| 40 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 43 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 44 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 44 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 45 | Y172-003004 | О кольцо | 1 | ||
| 46 | S690-039100 | Уплотнительная втулка | 1 | ||
| 47 | S690-049100 | Уплотнительная втулка | 1 | ||
| 48 | 31Z1-01050 | Трубка | 1 | ||
| 49 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 5 | 31Z1-00500 | Кронштейн | 1 | ||
| 50 | S017-120356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 52 | S441-10000B | Шайба | 1 | ||
| 53 | 31Z1-00050 | Прокладка | 1 | ||
| 6 | 31Z1-00181 | Пластина | 1 | ||
| 7 | 31Z1-01102 | Корпус клапана | 1 | ||
| 9 | 31Z1-01120 | Зажим | 1 |
