Цилиндр ковша фронтального погрузчика колесного Hyundai SL760
Цилиндр ковша фронтального погрузчика колесного Hyundai SL760 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4130
Наименование:BUCKET CYLINDER(-#0145)
Версия:2012.11.30 REV.12L

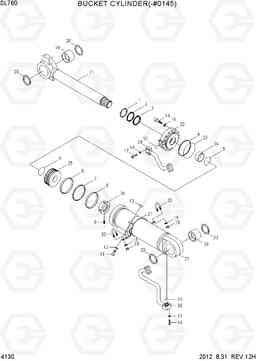

BUCKET CYLINDER(-#0145) SL760
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 31Z1-20030 | Цилиндр ковша в сборе | 1 |
STD
|
|
| * | 31Z1-20530 | Цилиндр ковша в сборе | 1 |
HIGH LIFT
|
|
| 12 | XCAQ-00011 | шайба | 4 | ||
| 13 | XKCW-00085 | Гайка | 4 | ||
| 14 | XCAQ-00011 | шайба | 4 | ||
| 15 | XKCW-00085 | Гайка | 4 | ||
| 16 | XKCW-00021 | Винт шестигранник | 8 | ||
| 17 | XCAQ-00011 | шайба | 8 | ||
| 18 | XCAQ-00011 | шайба | 12 | ||
| 19 | XKCW-00021 | Винт шестигранник | 12 | ||
| 21 | @ | ROD ASSY | 1 | ||
| 22 | XKCW-00114 | Головка блока цилиндров | 1 | ||
| 24 | XKCW-00116 | Втулка | 1 | ||
| 25 | XKCW-00117 | Поршень | 1 | ||
| 26 | XKCW-00118 | Гайка | 1 | ||
| 27 | XKCW-00119 | Гильза цилиндра атригера | 1 | ||
| 28 | XKCW-00120 | Втулка | 2 | ||
| 29 | XKCW-00121 | труба в сборе глава | 1 | ||
| 30 | XKCW-00122 | трубная база в сборе труба | 1 | ||
| 31 | XKCW-00123 | трубы Band1 | 1 | ||
| 33 | XKCW-00125 | Зажим | 1 | ||
| 5 | XKCW-00016 | Кольцо стопорное | 1 | ||
| 9 | XKCW-00019 | Болт | 1 | ||
| K | XKCW-00183 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 | ||
| K1 | @ | DUST WIPER | 1 | ||
| K10 | XCAH-00071 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| K2 | XKCW-00126 | уплотнение штока | 1 | ||
| K20 | XKCW-00128 | Кольцо | 4 | ||
| K23 | XKCW-00115 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K3 | XKCW-00127 | Кольцевой буфер | 1 | ||
| K4 | XCAH-00071 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K6 | XCAH-00071 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K7 | @ | PISTON SEAL | 1 | ||
| K8 | @ | WEAR RING | 1 | ||
| N11 | XCAP-00091 | Болт | 4 |
