Редуктор основной фронтального погрузчика колесного Hyundai SL760
Редуктор основной фронтального погрузчика колесного Hyundai SL760 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6330
Наименование:MAIN REDUCTOR
Версия:2013. 1.31 REV.13A

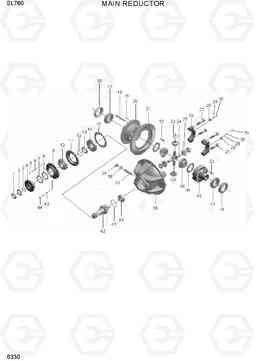

MAIN REDUCTOR SL760
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | XCAP-00175 | Редуктор основной | 1 |
FRONT AXLE
|
|
| * | XCAP-00176 | Редуктор основной | 1 |
REAR AXLE
|
|
| 1 | XCAP-00042 | LOCKNUT | 1 | ||
| 10 | XCAP-00142 | Подшипник | 1 | ||
| 11 | XCAP-00048 | BEARING BUSHING | 1 | ||
| 12 | XCAP-00049 | ADJUSTING WASHER | 1 | ||
| 13 | XCAP-00050 | вал втулка | 1 | ||
| 14 | XCAP-00143 | Подшипник | 1 | ||
| 15 | XCAP-00051 | ADJUSTING WASHER | 1 | ||
| 16 | XCAP-00052 | ADJUSTING NUT | 2 | ||
| 17 | XCAP-00144 | Подшипник | 2 | ||
| 18 | XCAP-00053 | Болт дифференциала | 8 | ||
| 19 | XCAP-00054 | Гайка | 12 | ||
| 2 | XCAP-00043 | Шайба | 1 | ||
| 20 | XCAP-00055 | клетка differentail | 1 | ||
| 21 | XCAP-00178 | DRIVEN BEVEL GEAR | 1 |
REAR AXLE
|
|
| 22 | XCAP-00057 | Болт | 12 | ||
| 23 | XCAP-00058 | Шайба | 4 | ||
| 24 | XCAP-00059 | Пересечение differentail | 1 | ||
| 25 | XCAP-00060 | BEVEL GEAR | 4 | ||
| 27 | XCAP-00145 | Болт главного редуктора | 4 |
M10X1.0X20L-8.8
|
|
| 28 | XCAP-00063 | LOCK PLATE | 2 | ||
| 29 | XCAP-00146 | Шайба | 2 | ||
| 3 | XCAP-00044 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 30 | XCAP-00147 | Болт | 2 |
M10X1.0X20L-8.8
|
|
| 31 | @ | IRON WIRE | 2 | ||
| 32 | XCAP-00054 | Гайка | 8 | ||
| 33 | XCAP-00065 | клетка differentail | 1 | ||
| 34 | XCAP-00066 | Шайба упорная | 2 | ||
| 35 | XCAP-00067 | ось вала коробки передач | 2 | ||
| 36 | XCAP-00068 | клетка differentail | 1 | ||
| 37 | XCAP-00069 | Болт | 1 | ||
| 38 | XCAP-00070 | LOCK PLATE | 1 | ||
| 39 | XCAP-00148 | Гайка | 1 |
M27X2.0
|
|
| 4 | XCAP-00045 | Фланец | 1 |
FRONT AXLE
|
|
| 4 | XCAP-00046 | Фланец | 1 |
REAR AXLE
|
|
| 40 | XCAP-00072 | Подшипник | 1 | ||
| 41 | XCAP-00149 | STOP RING | 1 | ||
| 43 | XCAP-00150 | Шайба | 7 | ||
| 44 | XCAP-00151 | Болт | 7 | ||
| 5 | XCAP-00125 | Болт | 1 |
M16X1.5X35L-10.9
|
|
| 6 | XCAP-00122 | Шайба | 1 | ||
| 7 | XCAP-00140 | OIL SEAL | 1 |
FB80X100X10
|
|
| 8 | XCAP-00141 | OIL SEAL | 1 |
B80X100X10
|
|
| 9 | XCAP-00047 | сальник | 1 | ||
| N21 | XCAP-00177 | DRIVEN BEVEL GEAR | 1 |
FRONT AXLE
|
|
| N26 | XCAP-00061 | BEARING SEAT | 2 | ||
| N42 | XCAP-00179 | DRIVING BEVEL GEAR | 1 |
FRONT AXLE
|
|
| N42 | XCAP-00180 | DRIVING BEVEL GEAR | 1 |
REAR AXLE
|
