4-SPOOL HYDRAULIC PIPING(OPTION) погрузчика на сжиженном газе Hyundai HLF15/18II
4-SPOOL HYDRAULIC PIPING(OPTION) погрузчика на сжиженном газе Hyundai HLF15/18II со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7070
Наименование:4-SPOOL HYDRAULIC PIPING(OPTION)
Версия:2001.12.12 REV.2

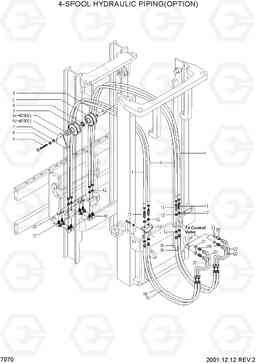

4-SPOOL HYDRAULIC PIPING(OPTION) HLF15/18II
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 29N006348 | HOSE ASSY-THD 0X0 | 2 |
V270
|
|
| 1 | 29N006360 | HOSE ASSY-THD 0X0 | 2 |
V330
|
|
| 1 | 29N006364 | HOSE ASSY-THD 0X0 | 2 |
V350
|
|
| 1 | 29N006368 | HOSE ASSY-THD 0X0 | 2 |
V370
|
|
| 1 | 29N006374 | HOSE ASSY-THD 0X0 | 2 |
V400
|
|
| 1 | 29N006388 | HOSE ASSY-THD 0X0 | 2 |
V450
|
|
| 1 | 29N006398 | HOSE ASSY-THD 0X0 | 2 |
V500
|
|
| 1 | F11541020 | HOSE ASSY-THD 0X0 | 2 |
V550
|
|
| 10 | B51521961 | BRACKET-ATT | 1 | ||
| 11 | 6600248800 | NIPPLE-LONG | 4 | ||
| 12 | 1131007300 | Гайка | 12 | ||
| 13 | 201508020 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 13 | S015-080202 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 14 | 233308000 | Шайба пружинная | 2 | ||
| 14 | S411-100002 | Шайба пружинная | 2 | ||
| 15 | 29N106611 | HOSE-HP | 2 |
HLF15-2
|
|
| 15 | 29N106613 | HOSE ASSY-THD 0X0 | 2 |
HLF15-2
|
|
| 15 | 29N106313 | HOSE ASSY-THD 0X0 | 2 | ||
| 15 | 29N106611 | HOSE-HP | 2 |
HLF18-2
|
|
| 15 | 29N106613 | HOSE ASSY-THD 0X0 | 2 |
HLF18-2
|
|
| 15 | 29N106313 | HOSE ASSY-THD 0X0 | 2 | ||
| 16 | 29N106414 | HOSE ASSY-THD 0X0 | 2 | ||
| 16 | 29N106314 | HOSE ASSY-THD 0X0 | 2 | ||
| 17 | 28N450002 | Колено 90 | 4 | ||
| 17 | P020-430003 | Колено 90 | 4 | ||
| 18 | 5631013300-02 | Колено 90 | 4 | ||
| 19 | 28K310309 | Соединитель | 3 | ||
| 19 | P010-310005 | Соединитель | 3 | ||
| 2 | B31530010 | PULLEY-HOSE | 4 |
HLF15-2
|
|
| 2 | F42500010 | Шланг шкив | 4 |
HLF15-2
|
|
| 2 | B31530010 | PULLEY-HOSE | 4 |
HLF18-2
|
|
| 2 | F42500010 | Шланг шкив | 4 |
HLF18-2
|
|
| 20 | F11660030 | NIPPLE-LONG | 1 | ||
| 21 | 2Q4690800 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 21 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 22 | F21640110 | PIPE-ATTACH | 2 |
HLF15-2
|
|
| 22 | F21640111 | PIPE-ATTACH | 2 |
HLF15-2
|
|
| 22 | F21640110 | PIPE-ATTACH | 2 |
HLF18-2
|
|
| 22 | F21640111 | PIPE-ATTACH | 2 |
HLF18-2
|
|
| 23 | F21640120 | PIPE-ATTACH | 2 |
HLF15-2
|
|
| 23 | F21640121 | PIPE-ATTACH | 2 |
HLF15-2
|
|
| 23 | F21640120 | PIPE-ATTACH | 2 |
HLF18-2
|
|
| 23 | F21640121 | PIPE-ATTACH | 2 |
HLF18-2
|
|
| 24 | 6600212200 | Пробка (заглушка) | 4 | ||
| 3 | F42500020 | Палец | 2 | ||
| 4 | 1253024700 | Фланец | 2 |
HLF15-2
|
|
| 4 | F42500040 | Фланец | 2 |
HLF15-2
|
|
| 4 | 1253024700 | Фланец | 2 |
HLF18-2
|
|
| 4 | F42500040 | Фланец | 2 |
HLF18-2
|
|
| 5 | FMC0200451 | GUARD-CHAIN | 2 | ||
| 6 | F42500050 | Вставка | 2 | ||
| 7 | 231110000 | Плоская шайба | 2 | ||
| 7 | 232110000 | Шайба | 2 | ||
| 8 | 233310000 | Шайба пружинная | 2 | ||
| 8 | S411-100002 | Шайба пружинная | 2 | ||
| 9 | 201510085 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 9 | S017-100752 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| N1 | 29N006354 | HOSE ASSY-THD 0X0 | 2 |
V300
|
