3-SPOOL HYDRAULIC PIPING(V-MAST) погрузчика на сжиженном газе Hyundai HLF15/18-5

Код подсистемы:7060

Наименование:3-SPOOL HYDRAULIC PIPING(V-MAST)

Версия:2006. 2.28 REV.6B

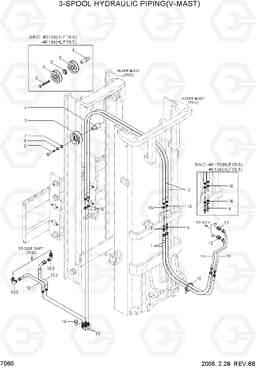

3-SPOOL HYDRAULIC PIPING(V-MAST) HLF15/18-5

Поз.	Код	Наименование	Кол	Прим.
1	P913-064016	Шланг в сборе	2
10	33FJ-80151	PIPE WA-ATTACH	1
101	P913-064008	Шланг в сборе	1
102	P933-064006	Шланг в сборе	1
103	31FG-80400	Колено 90	2
11	33FJ-80161	PIPE WA-ATTACH	1
12	31FG-80410	Разъем	2	HLF15-5
12	31N5-30050	Соединитель	2	HLF15-5
12	31FG-80410	Разъем	2	HLF18-5
12	31N5-30050	Соединитель	2	HLF18-5
13	31FS-90500	локоть ва	2
14	X710-100103	Крышка	2
15	S552-050203	Зажим	1
16	31FG-80430	Гайка	6	HLF15-5
16	31FG-80430	Гайка	4	HLF15-5
16	31FG-80430	Гайка	6	HLF18-5
16	31FG-80430	Гайка	4	HLF18-5
2	P910-064040	Шланг в сборе	2	V250
2	P910-064044	Шланг в сборе	2	V270
2	P910-064050	Шланг в сборе	2	V300
2	P910-064056	Шланг в сборе	2	V330
2	P910-064060	Шланг в сборе	2	V350
2	P910-064064	Шланг в сборе	2	V370
2	P910-064070	Шланг в сборе	2	V400
2	P910-064084	Шланг в сборе	2	V450
2	P910-064094	Шланг в сборе	2	V500
2	P910-064104	Шланг в сборе	2	V550
3	F42500010	Шланг шкив	2	HLF15-5
3	34FG-90201	Шланг шкив	1	HLF15-5
3	F42500010	Шланг шкив	2	HLF18-5
3	34FG-90201	Шланг шкив	1	HLF18-5
4	F42500020	Палец	1	HLF15-5
4	34FG-90310	контактный шланг шкив	1	HLF15-5
4	F42500020	Палец	1	HLF18-5
4	34FG-90310	контактный шланг шкив	1	HLF18-5
5	F42500040	Фланец	1	HLF15-5
5	F42500040	Фланец	1	HLF18-5
6	S017-100752	Болт с шестигранной головкой (под шестигранник)	1	HLF15-5
6	S017-100602	Болт с шестигранной головкой (под шестигранник)	1	HLF15-5
6	S017-100752	Болт с шестигранной головкой (под шестигранник)	1	HLF18-5
6	S017-100602	Болт с шестигранной головкой (под шестигранник)	1	HLF18-5
7	232110000	Шайба	1
8	S411-100002	Шайба пружинная	1
9	31FG-80200	Разъем долго	2	HLF15-5
9	31FG-80210	Соединитель	2	HLF15-5
9	31FG-80200	Разъем долго	2	HLF18-5
9	31FG-80210	Соединитель	2	HLF18-5
