Каталог запчастей
-
Hyundai
-
HLF15/18CIII
- MAST HYD PIPING(TF-MAST, 4-SPOOL,#0001-)

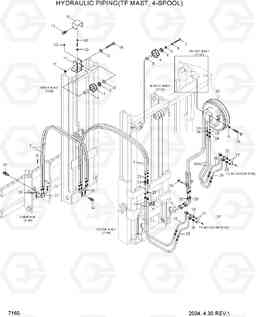

MAST HYD PIPING(TF-MAST, 4-SPOOL,#0001-) погрузчика на сжиженном газе Hyundai HLF15/18CIII
MAST HYD PIPING(TF-MAST, 4-SPOOL,#0001-) погрузчика на сжиженном газе Hyundai HLF15/18CIII со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:7165
Наименование:MAST HYD PIPING(TF-MAST, 4-SPOOL,#0001-)
Версия:2004. 4.30 REV.1
MAST HYD PIPING(TF-MAST, 4-SPOOL,#0001-) HLF15/18CIII
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | MAST HYDRAULIC PIPING | 1 | ||
| 1 | P600-064042 | HOSE ASSY-THD 0X0 | 2 |
TF370
|
|
| 1 | P600-064046 | HOSE ASSY-THD 0X0 | 2 |
TF400
|
|
| 1 | P600-064050 | HOSE ASSY-THD 0X0 | 2 |
TF430
|
|
| 1 | P600-064054 | HOSE ASSY-THD 0X0 | 2 |
TF450
|
|
| 1 | P600-064056 | HOSE ASSY-THD 0X0 | 2 |
TF470
|
|
| 1 | P600-064060 | HOSE ASSY-THD 0X0 | 2 |
TF500
|
|
| 1 | P600-064068 | HOSE ASSY-THD 0X0 | 2 |
TF550
|
|
| 1 | P600-064076 | HOSE ASSY-THD 0X0 | 2 |
TF600
|
|
| 1 | P600-064084 | HOSE ASSY-THD 0X0 | 2 |
TF650
|
|
| 10 | FMC0300720B-01 | Кронштейн | 1 | ||
| 11 | F42500010 | Шланг шкив | 2 | ||
| 12 | F42500040 | Фланец | 1 | ||
| 13 | F42500050 | Вставка | 1 | ||
| 14 | F42500030 | Палец | 1 | ||
| 15 | S017-101002 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 16 | S403-102002 | Плоская шайба | 1 | ||
| 17 | S275-100002 | Гайка самоблокирующаяся | 1 | ||
| 18 | F53533010 | Крышка | 1 | ||
| 19 | S035-061522 | Болт | 2 | ||
| 2 | P600-064037 | HOSE ASSY-THD 0X0 | 2 |
TF370
|
|
| 2 | P600-064039 | HOSE ASSY-THD 0X0 | 2 |
TF400
|
|
| 2 | P600-064041 | HOSE ASSY-THD 0X0 | 2 |
TF430
|
|
| 2 | P600-064042 | HOSE ASSY-THD 0X0 | 2 |
TF450
|
|
| 2 | P600-064044 | HOSE ASSY-THD 0X0 | 2 |
TF470
|
|
| 2 | P600-064046 | HOSE ASSY-THD 0X0 | 2 |
TF500
|
|
| 2 | P600-064049 | HOSE ASSY-THD 0X0 | 2 |
TF550
|
|
| 2 | P600-064053 | HOSE ASSY-THD 0X0 | 2 |
TF600
|
|
| 2 | P600-064057 | HOSE ASSY-THD 0X0 | 2 |
TF650
|
|
| 20 | 6600248800 | NIPPLE-LONG | 4 | ||
| 21 | 1131007300 | Гайка | 8 | ||
| 22 | F21523130 | PIPE ASSY | 1 |
HLF15C-3
|
|
| 22 | F21523131 | Трубка в сборе | 1 |
HLF15C-3
|
|
| 22 | F21523130 | PIPE ASSY | 1 |
HLF18C-3
|
|
| 22 | F21523131 | Трубка в сборе | 1 |
HLF18C-3
|
|
| 23 | P290-100103 | PLUG-CAP | 4 | ||
| 24 | S035-082022 | Болт | 4 | ||
| 25 | F31640110 | Трубка | 1 | ||
| 26 | P010-310005 | Соединитель | 3 | ||
| 27 | S611-016001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 28 | F21640121 | PIPE-ATTACH | 2 | ||
| 29 | F21640111 | PIPE-ATTACH | 2 | ||
| 3 | P603-064017 | HOSE ASSY-THD | 2 | ||
| 30 | P603-064015 | HOSE ASSY-THD | 2 | ||
| 31 | P600-064010 | HOSE ASSY-THD 0X0 | 2 |
TF370
|
|
| 31 | P600-064012 | HOSE ASSY-THD 0X0 | 2 |
TF400
|
|
| 31 | P600-064014 | HOSE ASSY-THD 0X0 | 2 |
TF430
|
|
| 31 | P600-064016 | HOSE ASSY-THD 0X0 | 2 |
TF450
|
|
| 31 | P600-064017 | HOSE ASSY-THD 0X0 | 2 |
TF470
|
|
| 31 | P600-064019 | HOSE ASSY-THD 0X0 | 2 |
TF500
|
|
| 31 | P600-064023 | HOSE ASSY-THD 0X0 | 2 |
TF550
|
|
| 31 | P600-064027 | HOSE ASSY-THD 0X0 | 2 |
TF600
|
|
| 31 | P600-064031 | HOSE ASSY-THD 0X0 | 2 |
TF650
|
|
| 32 | P105-109062 | CONNECTOR-LONG | 1 | ||
| 33 | S611-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 34 | P010-310002 | Соединитель | 2 | ||
| 35 | 6600363600 | катушка для шланга RH | 1 |
TF370-TF470
|
|
| 35 | 6600363800 | катушка для шланга RH | 1 |
TF500-TF650
|
|
| 36 | S017-120802 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 37 | S037-102552 | Болт | 2 | ||
| 38 | F12615110 | Колено 90 | 1 | ||
| 39 | F12615120 | Колено 90 | 1 | ||
| 4 | F31640100 | SHEAVE-HOSE | 1 | ||
| 40 | S411-120002 | Шайба пружинная | 1 | ||
| 41 | S017-100602 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 42 | S491-080202 | Палец | 1 | ||
| 5 | FMB0201150 | PIN-HOSE PULLEY | 1 | ||
| 6 | S731-020025 | Втулка | 1 | ||
| 7 | S017-100502 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 8 | S411-100002 | Шайба пружинная | 1 | ||
| 9 | S441-120002 | Шайба | 2 | ||
| 99 | 672563 | SEAL KIT-H/REEL | 1 |
NOT SHOWN
|
