Гидроразводка (гидросистема) погрузчика на сжиженном газе Hyundai HLF15/18C-5
Гидроразводка (гидросистема) погрузчика на сжиженном газе Hyundai HLF15/18C-5 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3030
Наименование:MAIN HYDRAULIC PIPING
Версия:2006. 9.30 REV.6I

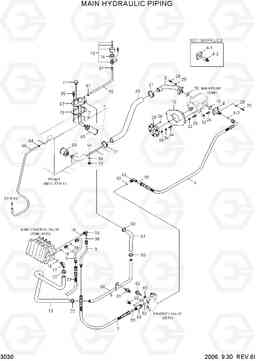

MAIN HYDRAULIC PIPING HLF15/18C-5
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | MAIN HYD PIPING | 1 | ||
| 10 | 31FN-20031 | Шланг | 1 | ||
| 13 | F23600252 | PLATE-PUMP SUPPORT | 1 | ||
| 15 | 31FG-20090 | Соединитель | 1 | ||
| 16 | 31FG-20070 | Колено 90 | 1 | ||
| 17 | 31FJ-20020 | Колено 90 | 1 | ||
| 18 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 4 | ||
| 19 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 20 | S632-030001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | S572-480006 | Зажим | 2 | ||
| 22 | S572-380006 | Зажим типа Проволока | 2 | ||
| 24 | S017-080356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 25 | S109-080256 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 26 | 213310025 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 28 | S411-080006 | Шайба пружинная | 2 | ||
| 29 | 31FN-20051 | Муфта соединительная | 1 | ||
| 3 | 31FN-20010 | PIPE WA-SUCTION | 1 | ||
| 32 | S411-100006 | Шайба пружинная | 6 | ||
| 33 | S018-100356 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 34 | F23600280 | специальная шайба | 4 | ||
| 35 | F23600290 | резинок | 4 | ||
| 36 | F23600260 | Палец для зуба ковша | 2 | ||
| 37 | P913-084011 | Шланг в сборе | 1 | ||
| 38 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| 4 | 31FW-20011 | Трубка | 1 | ||
| 4-3 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 59 | 31FW-20020 | HOSE-SUCTION | 1 | ||
| 6 | P933-085016 | Шланг в сборе | 1 | ||
| 60 | 31FN-20041 | Трубка | 1 | ||
| 61 | F31640020 | Рукав высокого давления (РВД) | 1 | ||
| 62 | 31FN-20070 | Штуцер -90 | 1 | ||
| 64 | 31FU-20040 | Рукав высокого давления (РВД) | 1 | ||
| 65 | 31FK-20070 | TEE-TEST | 1 | ||
| 66 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 67 | 31FN-30020 | COVER-HYD TANK | 1 | ||
| 68 | F31650010 | Фильтр всасывающий | 1 | ||
| 69 | F42650010 | Фильтр возвратный | 1 | ||
| 7 | P913-085017 | Шланг в сборе | 1 | ||
| 70 | 31FN-30010 | Упаковка | 1 | ||
| 71 | F11663011 | CAP-HYD OIL | 1 | ||
| 72 | 31FA-30430 | Пробка магнитная | 1 | ||
| 73 | F23650100 | Сапун | 1 | ||
| 74 | F23650200 | воздух воздушный клапан | 1 | ||
| 75 | 8201120620 | HOSE-LP | 1 | ||
| 8 | 31FW-20031 | PIPE WA-MAIN | 1 | ||
| 80 | S572-380006 | Зажим типа Проволока | 2 | ||
| 81 | S035-082036 | Болт | 1 | ||
| 82 | S017-080556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 83 | S411-080002 | Шайба пружинная | 2 | ||
| 84 | S572-250006 | Зажим | 1 | ||
| 85 | S035-062026 | Болт | 6 | ||
| 86 | S631-014004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 87 | S520-027000 | Зажим | 2 | ||
| 88 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 9 | 31FW-20041 | PIPE WA-LIFT | 1 | ||
| 92 | S611-019001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 95 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| N4-1 | 31FW-20090 | CONNECTOR-WELD,ORFS | 1 | ||
| N4-2 | 31FW-20100 | FLANGE-HYD,SUPPLY | 1 |
