HYDRAULIC PIPING 3 погрузчика на сжиженном газе Hyundai HLF20/25/30II
HYDRAULIC PIPING 3 погрузчика на сжиженном газе Hyundai HLF20/25/30II со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3050
Наименование:HYDRAULIC PIPING 3
Версия:2006. 6.30 REV.6F

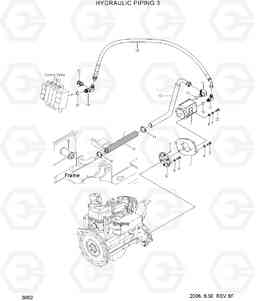

HYDRAULIC PIPING 3 HLF20/25/30II
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | F23600200 | Гидронасос (основной насос) | 1 | ||
| 10 | 2Q1202800 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 11 | 28N110005 | Колено 90 | 1 | ||
| 12 | F23640400 | FLANGE-SUCTION | 1 |
HLF20/25-2
|
|
| 12 | F23640600 | FLANGE-SUCTION | 1 |
HLF20/25-2
|
|
| 12 | F23640400 | FLANGE-SUCTION | 1 |
HLF30-2
|
|
| 12 | F23640600 | FLANGE-SUCTION | 1 |
HLF30-2
|
|
| 13 | F23611100 | HOSE-SUCTION | 1 | ||
| 14 | 2C5304400 | Зажим | 2 | ||
| 15 | FHC1007100 | Фильтр всасывающий | 1 | ||
| 16 | 2Q1201800 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 17 | 28N110003 | Колено 90 | 1 | ||
| 19 | F23611231 | ELBOW | 1 | ||
| 2 | F23600251 | PLATE-PUMP SUPPORT | 1 |
HLF20/25-2
|
|
| 2 | F23600252 | PLATE-PUMP SUPPORT | 1 |
HLF20/25-2
|
|
| 2 | F23600251 | PLATE-PUMP SUPPORT | 1 |
HLF30-2
|
|
| 2 | F23600252 | PLATE-PUMP SUPPORT | 1 |
HLF30-2
|
|
| 20 | 2Q1202000 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 21 | F12610120 | Тест связи | 1 | ||
| 22 | 213310025 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 3 | 211510025 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 4 | 233310000 | Шайба пружинная | 6 | ||
| 5 | 232110000 | Шайба | 2 | ||
| 6 | F23600240 | Муфта соединительная | 1 |
HLF20/25-2
|
|
| 6 | F23600270 | Муфта соединительная | 1 |
HLF20/25-2
|
|
| 6 | F23600271 | Муфта соединительная | 1 |
HLF20-2
|
|
| 6 | F23600272 | Муфта соединительная | 1 |
HLF20-2
|
|
| 6 | F23600271 | Муфта соединительная | 1 |
HLF25-2
|
|
| 6 | F23600272 | Муфта соединительная | 1 |
HLF25-2
|
|
| 6 | F23600240 | Муфта соединительная | 1 |
HLF30-2
|
|
| 6 | F23600270 | Муфта соединительная | 1 |
HLF30-2
|
|
| 6 | F23600271 | Муфта соединительная | 1 |
HLF30-2
|
|
| 6 | F23600272 | Муфта соединительная | 1 |
HLF30-2
|
|
| 7 | 241012014 | Палец для зуба ковша | 2 |
HLF20/25-2
|
|
| 7 | F23600260 | Палец для зуба ковша | 2 |
HLF20/25-2
|
|
| 7 | 241012014 | Палец для зуба ковша | 2 |
HLF30-2
|
|
| 7 | F23600260 | Палец для зуба ковша | 2 |
HLF30-2
|
|
| 8 | 201508030 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 9 | 233308000 | Шайба пружинная | 4 | ||
| N18 | 29P208534 | HOSE ASSY-THD 0X45 | 1 |
