Каталог запчастей
-
Hyundai
-
HLF20/25/30II
- STEERING AXLE
STEERING AXLE погрузчика на сжиженном газе Hyundai HLF20/25/30II
STEERING AXLE погрузчика на сжиженном газе Hyundai HLF20/25/30II со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:5010
Наименование:STEERING AXLE
Версия:2005. 9.30 REV.5J

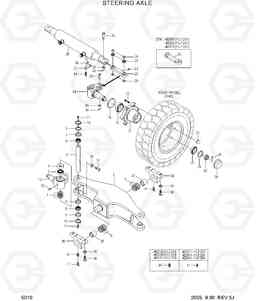

STEERING AXLE HLF20/25/30II
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | F12411003 | STEERING AXLE ASSY | 1 |
HLF20/25-2
|
|
| * | F12411004 | STEERING AXLE ASSY | 1 |
HLF20/25-2
|
|
| * | F12411005 | STEERING AXLE ASSY | 1 |
HLF20/25-2
|
|
| * | F12411006 | STEERING AXLE ASSY | 1 |
HLF20-2
|
|
| * | F12411007 | STEERING AXLE ASSY | 1 |
HLF20-2
|
|
| * | F12411008 | STEERING AXLE ASSY | 1 |
HLF20-2
|
|
| * | F12411009 | STEERING AXLE ASSY | 1 |
HLF20-2
|
|
| * | F12411005 | STEERING AXLE ASSY | 1 |
HLF20/25-2
|
|
| * | F12411006 | STEERING AXLE ASSY | 1 |
HLF25-2
|
|
| * | F12411007 | STEERING AXLE ASSY | 1 |
HLF25-2
|
|
| * | F12411008 | STEERING AXLE ASSY | 1 |
HLF25-2
|
|
| * | F12411009 | STEERING AXLE ASSY | 1 |
HLF25-2
|
|
| * | F12411003 | STEERING AXLE ASSY | 1 |
HLF30-2
|
|
| * | F12411004 | STEERING AXLE ASSY | 1 |
HLF30-2
|
|
| * | F12411005 | STEERING AXLE ASSY | 1 |
HLF30-2
|
|
| * | F12411006 | STEERING AXLE ASSY | 1 |
HLF30-2
|
|
| * | F12411007 | STEERING AXLE ASSY | 1 |
HLF30-2
|
|
| * | F12411008 | STEERING AXLE ASSY | 1 |
HLF30-2
|
|
| * | F12411009 | STEERING AXLE ASSY | 1 |
HLF30-2
|
|
| 1 | FHC0501100B | STEERING AXLE | 1 |
HLF20/25-2
|
|
| 1 | F12410100 | STEERING AXLE | 1 |
HLF20/25-2
|
|
| 1 | F12410101 | STEERING AXLE | 1 |
HLF20/25-2
|
|
| 1 | F12410102 | STEERING AXLE | 1 |
HLF20-2
|
|
| 1 | F12410103 | STEERING AXLE | 1 |
HLF20-2
|
|
| 1 | F12410101 | STEERING AXLE | 1 |
HLF20/25-2
|
|
| 1 | F12410102 | STEERING AXLE | 1 |
HLF25-2
|
|
| 1 | F12410103 | STEERING AXLE | 1 |
HLF25-2
|
|
| 1 | FHC0501100B | STEERING AXLE | 1 |
HLF30-2
|
|
| 1 | F12410100 | STEERING AXLE | 1 |
HLF30-2
|
|
| 1 | F12410101 | STEERING AXLE | 1 |
HLF30-2
|
|
| 1 | F12410102 | STEERING AXLE | 1 |
HLF30-2
|
|
| 1 | F12410103 | STEERING AXLE | 1 |
HLF30-2
|
|
| 10 | 2R2103000 | Кольцо стопорное | 4 |
HLF20-2
|
|
| 10 | S601-030004 | RING-RETAINING | 4 |
HLF20-2
|
|
| 10 | S602-050004 | Кольцо | 4 |
HLF20-2
|
|
| 10 | 2R2103000 | Кольцо стопорное | 4 |
HLF25-2
|
|
| 10 | S601-030004 | RING-RETAINING | 4 |
HLF25-2
|
|
| 10 | S602-050004 | Кольцо | 4 |
HLF25-2
|
|
| 10 | 2R2103000 | Кольцо стопорное | 4 |
HLF30-2
|
|
| 10 | S601-030004 | RING-RETAINING | 4 |
HLF30-2
|
|
| 10 | S602-050004 | Кольцо | 4 |
HLF30-2
|
|
| 11 | 2G3110000 | Масленка | 4 |
HLF20-2
|
|
| 11 | S652-810008 | Масленка | 6 |
HLF20-2
|
|
| 11 | S652-810008 | Масленка | 2 |
HLF20-2
|
|
| 11 | 2G3110000 | Масленка | 4 |
HLF25-2
|
|
| 11 | S652-810008 | Масленка | 6 |
HLF25-2
|
|
| 11 | S652-810008 | Масленка | 2 |
HLF25-2
|
|
| 11 | 2G3110000 | Масленка | 4 |
HLF30-2
|
|
| 11 | S652-810008 | Масленка | 6 |
HLF30-2
|
|
| 11 | S652-810008 | Масленка | 2 |
HLF30-2
|
|
| 12 | 6600350000 | SCREW SET | 2 | ||
| 13 | FHC0502010 | Поворотный кулак, правый | 1 |
HLF20-2
|
|
| 13 | FHC0502011 | Поворотный кулак, правый | 1 |
HLF20-2
|
|
| 13 | FHC0502012 | Поворотный кулак, правый | 1 |
HLF20-2
|
|
| 13 | FHC0502010 | Поворотный кулак, правый | 1 |
HLF25-2
|
|
| 13 | FHC0502011 | Поворотный кулак, правый | 1 |
HLF25-2
|
|
| 13 | FHC0502012 | Поворотный кулак, правый | 1 |
HLF25-2
|
|
| 13 | FHC0502010 | Поворотный кулак, правый | 1 |
HLF30-2
|
|
| 13 | FHC0502011 | Поворотный кулак, правый | 1 |
HLF30-2
|
|
| 13 | FHC0502012 | Поворотный кулак, правый | 1 |
HLF30-2
|
|
| 14 | FHC0502020 | Поворотный кулак, левый | 1 |
HLF20-2
|
|
| 14 | FHC0502021 | Поворотный кулак, левый | 1 |
HLF20-2
|
|
| 14 | FHC0502022 | Поворотный кулак, левый | 1 |
HLF20-2
|
|
| 14 | FHC0502020 | Поворотный кулак, левый | 1 |
HLF25-2
|
|
| 14 | FHC0502021 | Поворотный кулак, левый | 1 |
HLF25-2
|
|
| 14 | FHC0502022 | Поворотный кулак, левый | 1 |
HLF25-2
|
|
| 14 | FHC0502020 | Поворотный кулак, левый | 1 |
HLF30-2
|
|
| 14 | FHC0502021 | Поворотный кулак, левый | 1 |
HLF30-2
|
|
| 14 | FHC0502022 | Поворотный кулак, левый | 1 |
HLF30-2
|
|
| 15 | 1322009900 | Сальник | 2 | ||
| 16 | 9022106208 | Подшипник конический роликовый | 2 | ||
| 17 | 9022106206 | Подшипник конический роликовый | 2 | ||
| 18 | 22B124000 | Гайка | 2 | ||
| 19 | 231124000 | Плоская шайба | 2 | ||
| 2 | FHC0503000 | PIN-KING | 2 |
HLF20-2
|
|
| 2 | FHC0503001 | контактный король | 2 |
HLF20-2
|
|
| 2 | FHC0503002 | PIN-KING | 2 |
HLF20-2
|
|
| 2 | FHC0503000 | PIN-KING | 2 |
HLF25-2
|
|
| 2 | FHC0503001 | контактный король | 2 |
HLF25-2
|
|
| 2 | FHC0503002 | PIN-KING | 2 |
HLF25-2
|
|
| 2 | FHC0503000 | PIN-KING | 2 |
HLF30-2
|
|
| 2 | FHC0503001 | контактный король | 2 |
HLF30-2
|
|
| 2 | FHC0503002 | PIN-KING | 2 |
HLF30-2
|
|
| 20 | 242210045 | Палец | 4 | ||
| 21 | ED08020000B | Ступица | 2 | ||
| 22 | 3677012900-01 | Болт ступицы | 12 | ||
| 23 | 3678003000-02 | гайку ступицы | 12 | ||
| 24 | Q100881000 | Крышка ступицы | 2 | ||
| 25 | ED08030000B-03 | LINK-STEERING | 2 |
HLF20-2
|
|
| 25 | ED08030001 | LINK-STEERING | 2 |
HLF20-2
|
|
| 25 | ED08030000B-03 | LINK-STEERING | 2 |
HLF25-2
|
|
| 25 | ED08030001 | LINK-STEERING | 2 |
HLF25-2
|
|
| 25 | ED08030000B-03 | LINK-STEERING | 2 |
HLF30-2
|
|
| 25 | ED08030001 | LINK-STEERING | 2 |
HLF30-2
|
|
| 26 | @ | STEERING CYLINDER | 1 |
SEE 5090,5091
|
|
| 27 | Q100333000 | подшипник SPH равнина | 4 | ||
| 28 | Q100338000 | Шайба упорная | 8 | ||
| 29 | Q100325000 | контактный фронтальный ссылку | 4 | ||
| 3 | 9021301206 | Подшипник | 2 |
HLF20-2
|
|
| 3 | 81F6-52200 | Подшипник | 2 |
HLF20-2
|
|
| 3 | 9021301206 | Подшипник | 2 |
HLF25-2
|
|
| 3 | 81F6-52200 | Подшипник | 2 |
HLF25-2
|
|
| 3 | 9021301206 | Подшипник | 2 |
HLF30-2
|
|
| 3 | 81F6-52200 | Подшипник | 2 |
HLF30-2
|
|
| 30 | 231120000 | Плоская шайба | 4 | ||
| 31 | 2G1106000 | Масленка | 4 |
HLF20-2
|
|
| 31 | S651-060008 | Масленка | 8 |
HLF20-2
|
|
| 31 | 2G1106000 | Масленка | 4 |
HLF25-2
|
|
| 31 | S651-060008 | Масленка | 8 |
HLF25-2
|
|
| 31 | 2G1106000 | Масленка | 4 |
HLF30-2
|
|
| 31 | S651-060008 | Масленка | 8 |
HLF30-2
|
|
| 32 | Q100327000 | плита замок | 2 | ||
| 33 | 201512050 | Болт с шестигранной головкой (под шестигранник) | 2 |
HLF20/25-2
|
|
| 33 | 206514060 | Болт с шестигранной головкой (под шестигранник) | 2 |
HLF20/25-2
|
|
| 33 | 201512050 | Болт с шестигранной головкой (под шестигранник) | 2 |
HLF30-2
|
|
| 33 | 206514060 | Болт с шестигранной головкой (под шестигранник) | 2 |
HLF30-2
|
|
| 34 | 211516045 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 35 | 221112001 | Гайка | 2 |
HLF20/25-2
|
|
| 35 | 221114001 | Гайка | 2 |
HLF20/25-2
|
|
| 35 | 221112001 | Гайка | 2 |
HLF30-2
|
|
| 35 | 221114001 | Гайка | 2 |
HLF30-2
|
|
| 36 | F12410010 | BLOCK-TRUNNION | 2 |
HLF20-2
|
|
| 36 | F12410011 | блок цапфы | 2 |
HLF20-2
|
|
| 36 | F12410010 | BLOCK-TRUNNION | 2 |
HLF25-2
|
|
| 36 | F12410011 | блок цапфы | 2 |
HLF25-2
|
|
| 36 | F12410010 | BLOCK-TRUNNION | 2 |
HLF30-2
|
|
| 36 | F12410011 | блок цапфы | 2 |
HLF30-2
|
|
| 37 | FAC0500160 | Втулка | 2 | ||
| 38 | 201520055 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 39 | 233320000 | Шайба пружинная | 4 | ||
| 4 | 3555001800-01 | крышка подшипника тяги | 2 |
HLF20-2
|
|
| 4 | 3555001800-01 | крышка подшипника тяги | 2 |
HLF25-2
|
|
| 4 | 3555001800-01 | крышка подшипника тяги | 2 |
HLF30-2
|
|
| 41 | 2G3107000 | Масленка | 2 |
HLF20-2
|
|
| 41 | 2G3107000 | Масленка | 2 |
HLF25-2
|
|
| 41 | 2G3107000 | Масленка | 2 |
HLF30-2
|
|
| 42 | 6600366100-01 | Палец | 1 |
HLF20/25-2
|
|
| 42 | 6600366100-01 | Палец | 1 |
HLF30-2
|
|
| 49 | 81FG-50900 | прокладка (0.5T) | 4 |
HLF20-2
|
|
| 49 | 81FG-50900 | прокладка (0.5T) | 4 |
HLF25-2
|
|
| 49 | 81FG-50900 | прокладка (0.5T) | 4 |
HLF30-2
|
|
| 5 | 1322001400 | Сальник | 6 |
HLF20-2
|
|
| 5 | 1322001400 | Сальник | 6 |
HLF25-2
|
|
| 5 | 1322001400 | Сальник | 6 |
HLF30-2
|
|
| 6 | 9022900007 | Подшипник роликовый игольчатый | 4 |
HLF20-2
|
|
| 6 | 9022900008 | Подшипник роликовый игольчатый | 4 |
HLF20-2
|
|
| 6 | 81FH-50600 | Подшипник роликовый игольчатый | 4 |
HLF20-2
|
|
| 6 | 9022900007 | Подшипник роликовый игольчатый | 4 |
HLF25-2
|
|
| 6 | 9022900008 | Подшипник роликовый игольчатый | 4 |
HLF25-2
|
|
| 6 | 81FH-50600 | Подшипник роликовый игольчатый | 4 |
HLF25-2
|
|
| 6 | 9022900007 | Подшипник роликовый игольчатый | 4 |
HLF30-2
|
|
| 6 | 9022900008 | Подшипник роликовый игольчатый | 4 |
HLF30-2
|
|
| 6 | 81FH-50600 | Подшипник роликовый игольчатый | 4 |
HLF30-2
|
|
| 7 | FBC0500170 | прокладка (0.13t) | 6 |
HLF20-2
|
|
| 7 | 81FG-50800 | прокладка (0.2T) | 2 |
HLF20-2
|
|
| 7 | FBC0500170 | прокладка (0.13t) | 6 |
HLF25-2
|
|
| 7 | 81FG-50800 | прокладка (0.2T) | 2 |
HLF25-2
|
|
| 7 | FBC0500170 | прокладка (0.13t) | 6 |
HLF30-2
|
|
| 7 | 81FG-50800 | прокладка (0.2T) | 2 |
HLF30-2
|
|
| 8 | 3591000800-01 | прокладка (0.5T) | 6 | ||
| 9 | 3555003000-01 | Шайба | 4 |
HLF20-2
|
|
| 9 | 3555003000-01 | Шайба | 6 |
HLF20-2
|
|
| 9 | 81FG-50400 | плагин пластина | 4 |
HLF20-2
|
|
| 9 | 3555003000-01 | Шайба | 4 |
HLF25-2
|
|
| 9 | 3555003000-01 | Шайба | 6 |
HLF25-2
|
|
| 9 | 81FG-50400 | плагин пластина | 4 |
HLF25-2
|
|
| 9 | 3555003000-01 | Шайба | 4 |
HLF30-2
|
|
| 9 | 3555003000-01 | Шайба | 6 |
HLF30-2
|
|
| 9 | 81FG-50400 | плагин пластина | 4 |
HLF30-2
|
