STEERING UNIT погрузчика на сжиженном газе Hyundai HLF20/25/30-5
STEERING UNIT погрузчика на сжиженном газе Hyundai HLF20/25/30-5 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3080
Наименование:STEERING UNIT
Версия:2006. 1.30 REV.6A

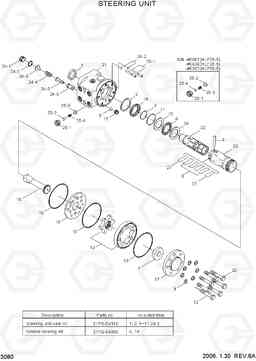

STEERING UNIT HLF20/25/30-5
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| K | 31FG-04900 | N/BEARING KIT | 1 |
SEE ILLUST
|
|
| * | 31FG-04000 | STEERING UNIT | 1 |
HLF20-5
|
|
| * | 31FG-04001 | STEERING UNIT | 1 |
HLF20-5
|
|
| * | 31FG-04002 | STEERING UNIT | 1 |
HLF20-5
|
|
| * | 31FG-04000 | STEERING UNIT | 1 |
HLF25-5
|
|
| * | 31FG-04001 | STEERING UNIT | 1 |
HLF25-5
|
|
| * | 31FG-04002 | STEERING UNIT | 1 |
HLF25-5
|
|
| * | 31FG-04000 | STEERING UNIT | 1 |
HLF30-5
|
|
| * | 31FG-04001 | STEERING UNIT | 1 |
HLF30-5
|
|
| * | 31FG-04002 | STEERING UNIT | 1 |
HLF30-5
|
|
| 18 | XKAU-00080 | втулка железы | 1 | ||
| 2 | XKAU-00042 | Хомут крепления кожуха | 1 | ||
| 25 | XKAU-00125 | обратный клапан стр порт | 1 |
HLF20-5
|
|
| 25 | XKAU-00125 | обратный клапан стр порт | 1 |
HLF25-5
|
|
| 25 | XKAU-00125 | обратный клапан стр порт | 1 |
HLF30-5
|
|
| 26-1 | XKAU-00088 | ROLL PIN | 1 |
HLF20-5
|
|
| 26-1 | XKAU-00088 | ROLL PIN | 1 |
HLF25-5
|
|
| 26-1 | XKAU-00088 | ROLL PIN | 1 |
HLF30-5
|
|
| 26-2 | XKAU-00089 | BALL | 1 |
HLF20-5
|
|
| 26-2 | XKAU-00089 | BALL | 1 |
HLF25-5
|
|
| 26-2 | XKAU-00089 | BALL | 1 |
HLF30-5
|
|
| K | 31FG-04910 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K10 | XKAU-00010 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K11 | XKAU-00011 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K24-2 | XKAU-00026 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| K4 | XKAU-00004 | Подшипник | 1 | ||
| N12 | XKAU-00122 | ROLLED SCREW | 1 | ||
| N13 | XKAU-00131 | GEROTOR SET | 1 | ||
| N15 | XKAU-00015 | SCREW-BORE | 1 | ||
| N16 | XKAU-00079 | DRIVE | 1 | ||
| N17 | XKAU-00017 | крышка конец | 1 | ||
| N19 | XKAU-00019 | Пластина | 1 | ||
| N20 | XKAU-00020 | Винт | 6 | ||
| N21 | XKAU-00101 | Картер (корпус) | 1 | ||
| N22 | XKAU-00052 | Золотник | 1 | ||
| N23 | XKAU-00083 | Втулка (распорная) | 1 | ||
| N24 | XKAU-00024 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| N24-1 | XKAU-00025 | Пробка (заглушка) | 1 | ||
| N24-3 | XKAU-00063 | катушка | 1 | ||
| N24-4 | XKAU-00028 | Пружина | 1 | ||
| N24-5 | XKAU-00087 | Золотник | 1 | ||
| N24-6 | XKAU-00086 | Втулка | 1 | ||
| N25 | XKAU-00031 | р-порт проверка v / v | 1 |
HLF20-5
|
|
| N25 | XKAU-00031 | р-порт проверка v / v | 1 |
HLF25-5
|
|
| N25 | XKAU-00031 | р-порт проверка v / v | 1 |
HLF30-5
|
|
| N25-1 | XKAU-00032 | GUIDE | 1 |
HLF20-5
|
|
| N25-1 | XKAU-00126 | Пробка (заглушка) | 1 |
HLF20-5
|
|
| N25-1 | XKAU-00032 | GUIDE | 1 |
HLF25-5
|
|
| N25-1 | XKAU-00126 | Пробка (заглушка) | 1 |
HLF25-5
|
|
| N25-1 | XKAU-00032 | GUIDE | 1 |
HLF30-5
|
|
| N25-1 | XKAU-00126 | Пробка (заглушка) | 1 |
HLF30-5
|
|
| N25-2 | XKAU-00034 | Прокладка | 1 |
HLF20-5
|
|
| N25-2 | XKAU-00127 | POPPET | 1 |
HLF20-5
|
|
| N25-2 | XKAU-00034 | Прокладка | 1 |
HLF25-5
|
|
| N25-2 | XKAU-00127 | POPPET | 1 |
HLF25-5
|
|
| N25-2 | XKAU-00034 | Прокладка | 1 |
HLF30-5
|
|
| N25-2 | XKAU-00127 | POPPET | 1 |
HLF30-5
|
|
| N25-3 | XKAU-00035 | Пружина | 1 |
HLF20-5
|
|
| N25-3 | XKAU-00128 | катушка | 1 |
HLF20-5
|
|
| N25-3 | XKAU-00035 | Пружина | 1 |
HLF25-5
|
|
| N25-3 | XKAU-00128 | катушка | 1 |
HLF25-5
|
|
| N25-3 | XKAU-00035 | Пружина | 1 |
HLF30-5
|
|
| N25-3 | XKAU-00128 | катушка | 1 |
HLF30-5
|
|
| N25-4 | XKAU-00036 | Шайба | 1 |
HLF20-5
|
|
| N25-4 | XKAU-00129 | Пружина | 1 |
HLF20-5
|
|
| N25-4 | XKAU-00036 | Шайба | 1 |
HLF25-5
|
|
| N25-4 | XKAU-00129 | Пружина | 1 |
HLF25-5
|
|
| N25-4 | XKAU-00036 | Шайба | 1 |
HLF30-5
|
|
| N25-4 | XKAU-00129 | Пружина | 1 |
HLF30-5
|
|
| N26 | XKAU-00037 | SUCTION VALVE | 2 |
HLF20-5
|
|
| N26 | XKAU-00037 | SUCTION VALVE | 2 |
HLF25-5
|
|
| N26 | XKAU-00037 | SUCTION VALVE | 2 |
HLF30-5
|
|
| N27 | XKAU-00065 | тарелка пружины | 2 | ||
| N5 | XKAU-00005 | BALL | 1 | ||
| N6 | XKAU-00006 | Палец | 1 | ||
| N7 | XKAU-00121 | Вставка | 1 | ||
| N8 | XKAU-00008 | пружинным центрированием | 4 | ||
| NK1 | XKAU-00075 | Кольцо | 1 | ||
| NK14 | XKAU-00047 | кольцо подшипника | 2 | ||
| NK3 | XKAU-00003 | Уплотнительная крышка | 1 | ||
| NK9 | XKAU-00009 | Шайба | 7 |
