Установка двигателя и радиатора (-#0309) минипогрузчика колесного Hyundai HSL610

Установка двигателя и радиатора (-#0309) минипогрузчика колесного Hyundai HSL610 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1010

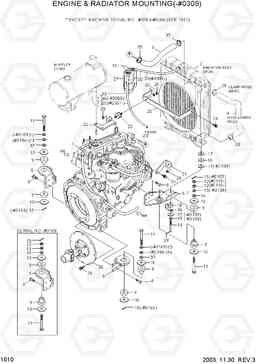

Наименование:ENGINE & RADIATOR MOUNTING(-#0309)
Версия:2003.11.30 REV.3
ENGINE & RADIATOR MOUNTING(-#0309) HSL610
1010 ENGINE & RADIATOR MOUNTING(-#0309) HSL610, Hyundai
Поз. Код Наименование Кол Прим.
* @ E/RADIATOR MOUNTING
1 11S4-00010 Двигатель в сборе 1
10 905660301 WASHER-SPECIAL 8
10 12S4-00160 WASHER-SPECIAL 8
11 11S2-30320 Болт 4
11 S017-161152 Болт с шестигранной головкой (под шестигранник) 4
12 S225-160002 NUT-HEX,SLOTTED 4
12 S205-161002 Гайка 4
13 S411-160002 Шайба пружинная 4
13 S411-160002 Шайба пружинная 2
14 S441-160002 Шайба 4
14 S441-160002 Шайба 2
14 S441-160002 Шайба 4
15 S461-400402 Палец 4
15 S501-160002 PIN-SELF LOCKING 2
16 905733100 Резиновая подушка 4
17 900063101 Шайба 6
17 900063101 Шайба 2
18 11S4-30060 Болт специальный 2
18 11S4-30210 Болт специальный 2
19 S411-100002 Шайба пружинная 2
2 @ RADIATOR ASSY 1
SEE 0100
20 11S4-30020 BRACKET-RADIATOR 1
20 11S4-30023 BRACKET-RADIATOR 1
21 11S4-30030 BRACKET-RADIATOR 1
22 11S4-30041 BRACKET-RADIATOR 1
23 11S4-30050 Подушка двигателя 2
24 S033-081526 Болт 3
24 S035-081522 Болт 3
25 S033-083026 Болт 8
25 S035-082522 Болт 8
26 11S4-00020 Вал приводной (ведущий) в сборе 1
27 11M6-52330 Бак 1
28 S205-081002 Гайка 4
29 S461-200152 Палец 2
29 S461-200302 Палец 2
3 11S4-30070 HOSE-RADIATOR 1
30 11M6-52350 HOSE-OVER FLOW 2
NOT USED
31 S571-140002 Зажим 3
32 S411-080002 Шайба пружинная 4
33 11S4-30120 HOSE-OVER FLOW 1
33 11S4-30120 HOSE-OVER FLOW 2
34 11S4-30130 HOSE-OVER FLOW 1
35 23010-038000 CLAMP 38 2
36 11S4-30220 WASHER-RUBBER 2
37 S403-102002 Плоская шайба 2
38 @ CLAMP-HOSE 2
SEE 0100
4 @ HOSE-LOWER 1
SEE 0100
5 11S4-00040 BRACKET-ENG.FRONT 2
6 11S4-00051 BRACKET-ENG.LH 1
7 11S4-00061 BRACKET-ENG.RH 1
8 S035-103026 Болт 16
9 11S4-00030 Подушка двигателя 4
