AIR CONDITIONER & HEATER MOUNTING минипогрузчика колесного Hyundai HSL650-7
AIR CONDITIONER & HEATER MOUNTING минипогрузчика колесного Hyundai HSL650-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1070
Наименование:AIR CONDITIONER & HEATER MOUNTING
Версия:2007.11.30 REV.7L

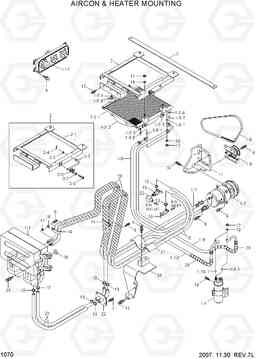

AIR CONDITIONER & HEATER MOUNTING HSL650-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11S8-90012 | AIRCON & HEATER ASSY | 1 | ||
| 1-1 | @ | AIRCON & HEATER UNIT | 1 |
SEE 1080
|
|
| 1-10 | 11S8-90070 | HOSE-LIQUID(B) | 1 | ||
| 1-10.1 | 11S7-90530 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 1-11 | 11S8-90080 | CONTROLLER | 1 | ||
| 1-2 | 11M8-90970 | Компрессор | 1 | ||
| 1-3 | 11S7-90080 | CONDENSER ASSY | 1 | ||
| 1-3.1 | 11S7-90350 | CONDENSER UNIT ASSY | 1 | ||
| 1-3.2 | 11S7-90360 | Кожух вентилятора в сборе | 1 | ||
| 1-3.3 | 11S7-90370 | Болт с фланцем | 4 | ||
| 1-3.4 | 11S7-90380 | Шпилька резьбовая (нарезанный с двух концов болт) | 5 | ||
| 1-3.5 | 11S7-90390 | Шпилька резьбовая (нарезанный с двух концов болт) | 1 | ||
| 1-3.6 | 11S7-90400 | CUSHION | 4 | ||
| 1-3.7 | 11S7-90410 | CAP-INLET | 1 | ||
| 1-3.8 | 11S7-90420 | CAP-OUTLET | 1 | ||
| 1-4 | 11M8-90160 | DRYER-RECEIVER | 1 | ||
| 1-5 | 11S8-90260 | кронштейн и т / шкив | 1 | ||
| 1-6 | 11S8-90270 | Ремень клиновой (приводной, A-47) | 1 |
SB-S-2014-022.PDF
|
|
| 1-7 | 11S8-90280 | HOSE-SUCTION | 1 | ||
| 1-7.1 | 11S7-90490 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-7.2 | 11S7-90500 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-8 | 11S8-90290 | HOSE-DISCHARGE | 1 | ||
| 1-8.1 | 11S7-90510 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-8.2 | 11S7-90520 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 1-9 | 11S8-90060 | HOSE-LIQUID(A) | 1 | ||
| 1-9.1 | 11S7-90530 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 10 | S037-123026 | Болт | 3 | ||
| 11 | 11S8-90300 | BKT-COMPRESSOR | 1 | ||
| 12 | S037-102526 | Болт | 7 | ||
| 13 | S572-220006 | Зажим | 4 | ||
| 14 | 31E7-0312 | Зажим | 2 | ||
| 14 | 31E7-0310 | Зажим | 2 | ||
| 15 | 21M6-56070 | HOSE-HEATER | 2 | ||
| 16 | E127-3136 | Клапан отсечки | 2 | ||
| 17 | S205-06100B | Гайка | 10 | ||
| 18 | S403-06200B | Плоская шайба | 10 | ||
| 19 | S035-061526 | Болт | 2 | ||
| 2 | 11S8-90092 | BRACKET ASSY-COND | 1 | ||
| 2-1 | 11S8-90213 | Кронштейн | 1 | ||
| 2-2 | 11S8-90222 | STAY WA | 1 | ||
| 2-3 | S403-101002 | Плоская шайба | 1 | ||
| 2-4 | S461-250202 | Палец | 1 | ||
| 2-5 | 71M5-02440 | HOLDER-ROD | 1 | ||
| 2-6 | S015-050102 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 2-7 | S403-051002 | Плоская шайба | 2 | ||
| 20 | P753-080040 | PROTECT COVER-HOSE | 2 | ||
| 20 | P753-080040 | PROTECT COVER-HOSE | 4 | ||
| 21 | 31E7-0038 | Зажим | 1 | ||
| 22 | 11S8-90120 | обогреватель блока | 1 | ||
| 23 | 11S8-90140 | BRACKET-HOSE | 1 | ||
| 24 | 11S8-90251 | Кронштейн | 1 | ||
| 25 | 11S7-90660 | HOSE-HEATER | 2 | ||
| 26 | 11S7-90240 | Вставка | 4 | ||
| 28 | P753-060040 | PROTECT COVER-HOSE | 2 | ||
| 3 | 11S8-90100 | PLATE-CROSS | 1 | ||
| 4 | S035-083526 | Болт | 6 | ||
| 5 | S131-051546 | SCREW-W/WASHER | 4 | ||
| 6 | S037-103526 | Болт | 6 | ||
| 7 | S035-081526 | Болт | 4 | ||
| 8 | S037-102026 | Болт | 4 | ||
| 9 | S037-122526 | Болт | 2 |
