Гидроразводка (гидросистема) 1 (PILOT) минипогрузчика колесного Hyundai HSL650-7A
Гидроразводка (гидросистема) 1 (PILOT) минипогрузчика колесного Hyundai HSL650-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3030
Наименование:MAIN HYDRAULIC PIPING 1(PILOT)
Версия:2011. 5.31 REV.11E

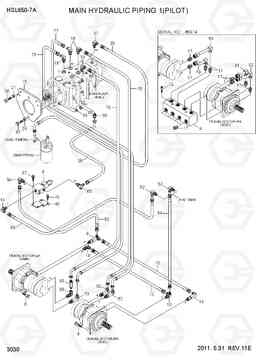

MAIN HYDRAULIC PIPING 1(PILOT) HSL650-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31S8-00520 | TEE | 1 | ||
| 12 | S019-100456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 13 | P913-062008 | Шланг в сборе | 1 | ||
| 13 | P933-062011 | Рукав высокого давления (РВД) | 1 | ||
| 14 | 31FG-80400 | Колено 90 | 2 | ||
| 14 | 31FG-80400 | Колено 90 | 1 | ||
| 15 | P913-042012 | Рукав высокого давления (РВД) | 1 | ||
| 15 | P933-042013 | Шланг в сборе | 1 | ||
| 16 | 31S8-00531 | ELBOW-90,LONG | 1 | ||
| 16 | X500-310001 | Разъем | 1 | ||
| 17 | X500-310002 | Разъем | 1 | ||
| 18 | 31LF-30080 | Колено 90 | 7 | ||
| 18 | 31LF-30080 | Колено 90 | 6 | ||
| 19 | 31S8-00560 | Пластина | 1 | ||
| 20 | S017-120306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 21 | S441-12000B | Шайба | 6 | ||
| 21 | S441-12000B | Шайба | 8 | ||
| 21 | S441-12000B | Шайба | 6 | ||
| 35 | P933-082020 | Шланг в сборе | 1 | ||
| 37 | 31FQ-10050 | Колено 90 | 1 | ||
| 38 | P930-062008 | Шланг в сборе | 1 | ||
| 38 | P933-062012 | Шланг в сборе | 1 | ||
| 4 | 31S8-00651 | PLATE-PORT | 1 | ||
| 40 | 31S8-00612 | Кронштейн | 1 | ||
| 52 | X520-110011 | Штуцер 90 orfs | 2 | ||
| 53 | P923-042017 | Шланг в сборе | 1 | ||
| 54 | X520-310001 | Штуцер 90 orfs | 1 | ||
| 57 | S035-064526 | Болт | 2 | ||
| 59 | P913-062016 | Шланг в сборе | 1 | ||
| 6 | 31S7-42000 | SOLENOID VALVE-PARKING | 1 | ||
| 65 | 31S8-10061 | TEE-RUN TYPE | 1 | ||
| 70 | S037-103556 | Болт | 2 | ||
| 75 | P930-126019 | Шланг в сборе | 1 | ||
| 75 | P930-126023 | Шланг в сборе | 1 | ||
| 76 | 31S8-10211 | Рукав высокого давления (РВД) | 1 | ||
| 77 | P930-126017 | Шланг в сборе | 2 | ||
| 77 | P930-126018 | Шланг в сборе | 2 | ||
| 78 | 31S8-10200 | Рукав высокого давления (РВД) | 1 | ||
| 78 | 31S8-10300 | Рукав высокого давления (РВД) | 1 | ||
| 79 | 31S8-00820 | Трубка | 1 | ||
| 79 | 31S8-10700 | ELBOW-90,LONG | 1 | ||
| 79 | 31S8-11000 | ELBOW-90,LONG | 1 | ||
| 8 | S018-16045D | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 80 | 31S7-00420 | CONNECTOR-LONG | 1 | ||
| 80 | 31S8-10800 | CONNECTOR-LONG | 1 | ||
| 82 | 31S7-00470 | Колено 90 | 1 | ||
| 82 | 31S7-00470 | Колено 90 | 2 | ||
| 87 | S037-125056 | Болт | 2 | ||
| 87 | S017-140556 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 88 | S275-12000B | Гайка самоблокирующаяся | 2 | ||
| 88 | S275-14000B | Гайка самоблокирующаяся | 2 | ||
| 89 | X850-545400 | Колено 90, поворотный, ORFS | 2 | ||
| 9 | 31S8-00511 | Колено 90 | 1 | ||
| 90 | X500-310002 | Разъем | 1 | ||
| 94 | P923-062030 | Шланг в сборе | 1 | ||
| 95 | S441-140006 | Шайба | 4 |
