Гидроразводка (гидросистема) 1 минипогрузчика колесного Hyundai HSL850-7

Код подсистемы:3010

Наименование:MAIN HYDRAULIC PIPING 1

Версия:2007. 4.30 REV.7D

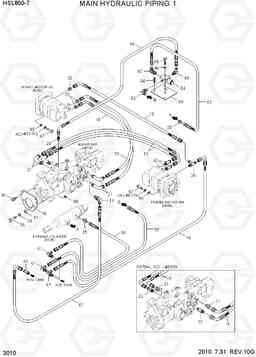

MAIN HYDRAULIC PIPING 1 HSL850-7

Поз.	Код	Наименование	Кол	Прим.
10	31S7-00710	Рукав высокого давления (РВД)	2
10	31S7-00840	Рукав высокого давления (РВД)	1
11	31S7-00460	Колено 90	1
13	31S7-00721	Рукав высокого давления (РВД)	2
13	P930-126016	Шланг в сборе	2
15	P930-062014	Шланг в сборе	1
16	P933-062030	Шланг в сборе	1
18	31S8-00160	Пластина	1
20	31S7-00390	Соединитель	2
21	31S7-00350	Разъем долго	2
21	31S7-00810	ELBOW-90,ORFS,LONG	4
22	31S7-00370	CONNECTOR-LONG	2
25	X500-310002	Разъем	3
26	31S7-00730	Тройник тип запуска	1
28	31S7-00750	Соединитель	1
34	S037-103026	Болт	2
35	S441-120002	Шайба	8
36	S017-140552	Болт с шестигранной головкой (под шестигранник)	2
37	S411-140002	Шайба пружинная	2
38	S205-141002	Гайка	2
39	S403-141002	Плоская шайба	2
40	S037-103052	Болт	4
41	31S7-00430	CONNECTOR-LONG	1
42	P933-122032	Шланг в сборе	1
46	S411-080002	Шайба пружинная	2
47	S017-120402	Болт с шестигранной головкой (под шестигранник)	8
47	S088-080242	Болт с шестигранной головкой (под шестигранник)	8
48	S411-120002	Шайба пружинная	8
49	X530-310001	Штуцер	1
54	31S5-00240	Встроенный клапан в сборе	1
55	P910-062020	Шланг в сборе	1
56	P913-062030	Шланг в сборе	1
57	P913-062020	Шланг в сборе	1
58	P930-042005	Шланг в сборе	1
59	41S4-20060	COVER-SAFETY	1
60	S015-080602	Болт с шестигранной головкой (под шестигранник)	2
61	X520-110002	Штуцер 90 orfs	4
62	31S7-00740	Штуцер 90 orfs	2
63	31S7-00440	Соединитель	2
73	31S7-00850	Рукав высокого давления (РВД)	1
