Гидроразводка (гидросистема) 2 (PILOT) минипогрузчика колесного Hyundai HSL850-7A
Гидроразводка (гидросистема) 2 (PILOT) минипогрузчика колесного Hyundai HSL850-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3040
Наименование:MAIN HYDRAULIC PIPING 2(PILOT)
Версия:2014. 8.31 REV.14H

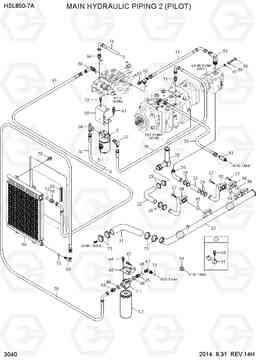

MAIN HYDRAULIC PIPING 2(PILOT) HSL850-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 100 | S179-100356 | Винт (торцевой ключ) | 4 | ||
| 11 | P930-124011 | Шланг в сборе | 1 | ||
| 11 | P923-124029 | Шланг в сборе | 1 | ||
| 11 | P923-124014 | Шланг в сборе | 1 | ||
| 18 | 31LF-30080 | Колено 90 | 2 | ||
| 18 | 31LF-30080 | Колено 90 | 1 | ||
| 22 | 31S7-10030 | HOSE-RUBBER LOW | 1 | ||
| 23 | P760-052021 | HOSE-RUBBER LOW | 1 | ||
| 25 | 31S8-10031 | CONNECTOR-HOSE | 1 | ||
| 26 | 31S8-00810 | CONNECTOR-HOSE | 1 |
STD
|
|
| 26 | 31S7-01810 | Колено 90 | 1 |
STD
|
|
| 26 | 31S8-00810 | CONNECTOR-HOSE | 1 |
HI-FLOW
|
|
| 27 | S017-100406 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
| 28 | S572-470006 | хомут, тип провода | 2 | ||
| 29 | S572-570006 | Зажим | 6 | ||
| 31 | 31S8-00801 | HOSE-SUCTION | 1 | ||
| 32 | 31S8-01082 | SUCTION PIPE | 1 | ||
| 32 | 31S8-01083 | SUCTION PIPE | 1 | ||
| 33 | P933-122032 | Шланг в сборе | 1 | ||
| 34 | 31S7-10150 | TEE-RUN TYPE | 1 | ||
| 36 | P933-082018 | Шланг в сборе | 1 | ||
| 37 | 31FQ-10050 | Колено 90 | 1 | ||
| 41 | S037-102056 | Болт барашек / шестигранная шайба | 4 | ||
| 42 | S037-122556 | Болт | 2 | ||
| 43 | 31S7-00790 | Пластина | 1 | ||
| 44 | S035-082056 | Болт | 4 | ||
| 45 | X500-120020 | Разъем | 2 | ||
| 46 | P391-200000 | Шайба медная | 2 | ||
| 47 | 31S7-00770 | Колено 90 | 1 | ||
| 48 | S631-029004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 49 | S037-124556 | Болт | 4 | ||
| 5 | 31S7-02020 | FILTER ASSY | 1 | ||
| 5 | 31LM-40081 | PRESSURE FILTER | 1 | ||
| 5-1 | 31LM-40090 | Муфта | 1 | ||
| 5-2 | ZGAW-00048 | CLOGGING INDICATOR | 1 | ||
| 5-3 | ZGAW-00049 | REPAIR SEAL KIT | 1 | ||
| 5-3 | ZGAW-00051 | REPAIR SEAL KIT-MFM | 1 | ||
| 50 | P933-162064 | Шланг в сборе | 1 | ||
| 50 | P933-162062 | Шланг в сборе | 1 | ||
| 51 | 31S7-00420 | CONNECTOR-LONG | 1 | ||
| 58 | 31S8-00621 | Пластина | 1 | ||
| 60 | 31S7-00660 | ELBOW-90,LONG | 1 | ||
| 61 | P933-122046 | Шланг в сборе | 1 | ||
| 62 | 31S7-00530 | Колено 90 | 1 | ||
| 63 | 31EK-11130 | COUPLING-SCREW | 1 | ||
| 64 | X500-310001 | Разъем | 1 | ||
| 66 | 31S7-01000 | Радиатор масляной для гидравлики в сборе | 1 | ||
| 67 | 31S7-00390 | Соединитель | 1 | ||
| 68 | S771-018300 | STRIP-WEATHER | 1 | ||
| 69 | 31S7-00780 | Колено 90 | 1 | ||
| 7 | 31S7-00060 | Фильтр возвратный, в сборе | 1 | ||
| 7 | 31S7-00061 | Фильтр возвратный, в сборе | 1 | ||
| 7-1 | 31S7-00160 | Головка фильтра, возвратного | 1 | ||
| 7-2 | 31S7-00170 | Муфта | 1 | ||
| 70 | S037-103556 | Болт | 4 | ||
| 71 | X500-310003 | Разъем | 1 | ||
| 72 | S621-021001 | О кольцо | 3 | ||
| 73 | S572-640006 | Зажим | 4 | ||
| 74 | P933-044020 | Шланг в сборе | 1 | ||
| 83 | 31S8-10900 | ELBOW-90,LONG | 1 |
STD
|
|
| 83 | 31S8-10910 | ELBOW-90,LONG | 1 | ||
| 83 | 31S8-10900 | ELBOW-90,LONG | 1 | ||
| 84 | 31S7-10040 | SUCTION TUBE | 1 | ||
| 85 | 31S7-10051 | SUCTION TUBE | 1 |
STD
|
|
| 85 | 31S7-10160 | SUCTION TUBE | 1 |
STD
|
|
| 85 | 31S7-10051 | SUCTION TUBE | 1 |
HI-FLOW
|
|
| 86 | P183-162112 | FLANGE-PLUGING SQUARE | 1 | ||
| 91 | 34L4-01120 | Зажим | 2 | ||
| 94 | Y171-024004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 95 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 96 | 81S1-0021 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 96 | 31L6-00261 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 97 | 81S1-0022 | Шайба пружинная | 2 | ||
| 98 | 81S1-0023 | Плоская шайба | 2 | ||
| 99 | P220-110103 | Заглушка | 1 |
