HIGH FLOW HYD PIPING(OPTION) минипогрузчика колесного Hyundai HSL850-7A
HIGH FLOW HYD PIPING(OPTION) минипогрузчика колесного Hyundai HSL850-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3110
Наименование:HIGH FLOW HYD PIPING(OPTION)
Версия:2014. 1.31 REV.14A

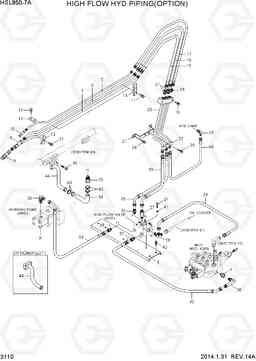

HIGH FLOW HYD PIPING(OPTION) HSL850-7A
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 10 | 31S7-10920 | QUICK COUPLER (MALE) | 1 | ||
| 11 | S037-103056 | Болт барашек / шестигранная шайба | 6 | ||
| 12 | 31S8-90880 | CLAMP-TUBE | 1 | ||
| 13 | 31S8-90890 | CLAMP-TUBE | 1 | ||
| 14 | 31S8-90900 | CLAMP-TUBE | 2 | ||
| 15 | P913-124019 | Шланг в сборе | 1 | ||
| 16 | P913-124022 | Шланг в сборе | 1 | ||
| 16 | P913-124021 | Шланг в сборе | 1 | ||
| 17 | P913-084025 | Шланг в сборе | 1 | ||
| 17 | P913-084024 | Шланг в сборе | 1 | ||
| 18 | X500-310003 | Разъем | 1 | ||
| 18 | X515-109539 | Соединитель | 1 | ||
| 19 | S037-103556 | Болт | 2 | ||
| 20 | 31S7-90910 | TUBE PLATE WA | 1 | ||
| 20 | 31S7-90911 | TUBE WA | 1 | ||
| 21 | 31S7-90920 | CLAMP BRACKET | 1 | ||
| 21 | 31S7-90921 | CLAMP WA | 1 | ||
| 22 | 31S8-90931 | Зажим | 1 | ||
| 23 | S037-105056 | Болт | 2 | ||
| 24 | S037-121556 | Болт | 2 | ||
| 25 | 31S8-91100 | CONNECTOR-HSOE | 1 | ||
| 26 | 31S7-00660 | ELBOW-90,LONG | 1 | ||
| 27 | 31S7-00350 | Разъем долго | 1 | ||
| 28 | 31S8-90820 | TEE-RUN TYPE | 1 | ||
| 28 | 31S8-90821 | TEE-RUN TYPE | 1 | ||
| 29 | P933-124020 | Шланг в сборе | 1 | ||
| 3 | 31S7-90711 | Кронштейн | 1 | ||
| 30 | P913-124037 | Шланг в сборе | 1 | ||
| 30 | P933-124037 | Шланг в сборе | 1 | ||
| 31 | X500-310004 | Разъем | 4 | ||
| 31 | X500-310004 | Разъем | 3 | ||
| 32 | P913-124015 | Шланг в сборе | 1 | ||
| 32 | P923-124015 | Шланг в сборе | 1 | ||
| 33 | X500-310003 | Разъем | 1 | ||
| 34 | P923-086015 | Шланг в сборе | 1 | ||
| 35 | P933-124036 | Шланг в сборе | 1 | ||
| 36 | S107-100406 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 37 | S017-080956 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 37 | S015-080956 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 38 | 31S8-90100 | Колено 90 | 1 | ||
| 39 | 31S7-91000 | HOSE-RUBBER,LOW | 1 | ||
| 4 | 31S5-00130 | POWER BEYOND SLEEVE | 1 | ||
| 40 | X520-110011 | Штуцер 90 orfs | 1 | ||
| 41 | S403-08200B | Плоская шайба | 2 | ||
| 42 | S037-122556 | Болт | 4 | ||
| 43 | S572-570006 | Зажим | 4 | ||
| 44 | 31S8-91011 | TUBE-SUCTION | 1 |
PILOT
|
|
| 44 | 31S8-91021 | TUBE-SUCTION | 1 |
MECHANICAL
|
|
| 45 | P913-062018 | Шланг в сборе | 1 | ||
| 46 | X515-113545 | Соединитель | 1 | ||
| 47 | P391-120000 | WASHER-COPPER | 2 | ||
| 5 | 31S8-90850 | TUBE WA | 1 | ||
| 6 | 31S8-90860 | TUBE WA | 1 | ||
| 6 | 31S7-90860 | TUBE WA | 1 | ||
| 6 | 31S7-90861 | TUBE WA | 1 | ||
| 7 | 31S8-90870 | TUBE WA | 1 | ||
| 7 | 31S7-90870 | TUBE WA | 1 | ||
| 7 | 31S7-90871 | TUBE W.A | 1 | ||
| 8 | 31S5-10930 | COUPLER-QUICK(MALE) | 1 | ||
| 8 | 31S7-10940 | QUICK COUPLER (MALE) | 1 | ||
| 8 | 31S7-10941 | QUICK COUPLER (MALE) | 1 | ||
| 9 | 31S5-10920 | COUPLER-QUICK(FEMALE) | 1 | ||
| 9 | 31S7-10950 | QUICK COUPLER (FEMALE) | 1 | ||
| 9 | 31S7-10951 | QUICK COUPLER (FEMALE) | 1 | ||
| N10 | 31S4-10930 | COUPLER-QUICK-MALE | 1 |
