UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R110-7
UPPER HYDRAULIC PIPING(BASE) экскаватора гусеничного Hyundai R110-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3030
Наименование:UPPER HYDRAULIC PIPING(BASE)
Версия:2013. 4.30 REV.13D

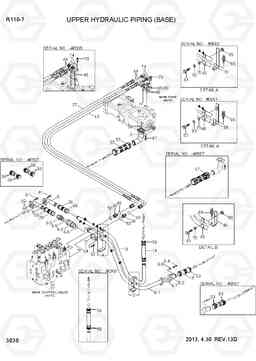

UPPER HYDRAULIC PIPING(BASE) R110-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 13 | 31N3-70340 | Рукав высокого давления (РВД) | 1 | ||
| 14 | P760-063035 | Рукав высокого давления (РВД) | 1 | ||
| 15 | P760-073020 | Рукав высокого давления (РВД) | 1 | ||
| 15 | P760-073030 | Рукав высокого давления (РВД) | 1 | ||
| 15 | P760-073027 | Рукав высокого давления (РВД) | 1 | ||
| 27 | P760-093021 | Рукав высокого давления (РВД) | 1 | ||
| 27 | P760-093025 | Рукав высокого давления (РВД) | 1 | ||
| 28 | P760-063019 | Рукав высокого давления (РВД) | 2 | ||
| 36 | X500-110004 | Разъем | 2 | ||
| 39 | 31N4-13120 | BRACKET-R/PIPE | 1 |
1-BLOCK MCV
|
|
| 39 | 31N4-13120 | BRACKET-R/PIPE | 1 |
2-BLOCK MCV
|
|
| 39 | 31N4-14250 | BRACKET-R/PIPE | 1 |
2-BLOCK MCV
|
|
| 40 | 31N3-14160 | Кронштейн | 1 | ||
| 46 | 31EG-12190 | Трубный зажим | 2 | ||
| 48 | Y171-019001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 49 | S621-018001 | О кольцо | 4 | ||
| 5 | 31N3-12010 | PIPE ASSY-SUCTION | 1 | ||
| 50 | S631-024001 | Кольцо уплотнительное (О-кольцо) | 5 | ||
| 52 | S631-038001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 53 | S572-630006 | Зажим | 4 | ||
| 53 | S572-640006 | Зажим | 4 | ||
| 53 | 31Q6-10830 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 54 | S631-048001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 55 | S631-070001 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 56 | S572-570006 | Зажим | 12 | ||
| 56 | 31Q6-10820 | U-образный болт (скоба, П образный) / хомут / зажим | 6 | ||
| 57 | S572-930006 | Зажим | 4 | ||
| 57 | 31Q6-10850 | U-образный болт (скоба, П образный) / хомут / зажим | 2 | ||
| 6 | 31N3-12000 | RETURN PIPE SUB ASSY | 1 | ||
| 6 | 31N3-12001 | RETURN PIPE SUB ASSY | 1 |
1-BLOCK MCV
|
|
| 6 | 31N3-14110 | PIPE SUB ASSY-RETURN | 1 |
2-BLOCK MCV
|
|
| 6-1 | 31N3-12020 | Трубка в сборе | 1 | ||
| 6-1 | 31N3-12021 | Трубка в сборе | 1 |
1-BLOCK MCV
|
|
| 6-1 | 31N3-14120 | Трубка в сборе | 1 |
2-BLOCK MCV
|
|
| 6-2 | 31ER-11111 | Клапан обратный | 1 | ||
| 6-3 | 31E9-0142 | Клапан обратный | 1 | ||
| 6-4 | S109-120456 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 6-5 | 34EA-10120 | Соединитель | 1 | ||
| 6-6 | S631-044004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 6-7 | Y172-003004 | О кольцо | 1 | ||
| 6-8 | S403-122006 | Плоская шайба | 2 | ||
| 61 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 61 | S017-120806 | Болт с шестигранной головкой (под шестигранник) | 1 | ||
| 65 | S037-103026 | Болт | 4 | ||
| 67 | S109-120306 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 70 | S403-122002 | Плоская шайба | 4 | ||
| 70 | S403-12200B | Плоская шайба | 3 | ||
| 74 | 31N6-12200 | ELBOW-90˚,ORFS | 2 | ||
| 74 | 31N6-15200 | Колено фланцевое | 2 | ||
| 75 | S109-100356 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 77 | P933-127019 | Шланг в сборе | 1 | ||
| 8 | 31N3-12340 | Трубка в сборе | 1 | ||
| 81 | S109-100306 | Болт с шестигранной головкой (под шестигранник) | 8 |
1-BLOCK MCV
|
|
| 85 | S205-12100B | Гайка | 2 | ||
| 85 | S205-12100B | Гайка | 1 | ||
| 89 | P174-120102 | фланец гидрокси, сплит | 2 | ||
| 9 | 31N4-12291 | Трубка в сборе | 2 | ||
| 90 | 31N7-12100 | фланец раскол | 2 | ||
| 92 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 1 |
2-BLOCK MCV
|
|
| 93 | S411-120002 | Шайба пружинная | 1 |
2-BLOCK MCV
|
