BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R110-7
BOOM SAFETY LOCK SYSTEM экскаватора гусеничного Hyundai R110-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3500
Наименование:BOOM SAFETY LOCK SYSTEM
Версия:2008. 6.30 REV.8F

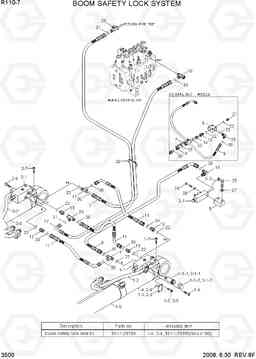

BOOM SAFETY LOCK SYSTEM R110-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31N3-52120 | CYLINDER ASS'Y V/V,LH | 1 | ||
| 1-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180, *-1
|
|
| 1-1 | 31N4-90510 | Клапан | 1 | ||
| 1-1 | 31NA-90550 | Клапан | 1 | ||
| 1-1-1 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 1-1-2 | ZTAS-00002 | CAP | 1 | ||
| 1-1-2 | DCP-001A | CAP | 1 | ||
| 1-1-3 | ZTAS-00003 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-1-3 | AS568 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 1-2 | 31Y1-23710 | PIPE ASS'Y-BV,LH | 1 | ||
| 1-3 | P184-081112 | фланец площадь | 1 | ||
| 1-5 | S109-080306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-6 | S107-080406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 1-7 | S107-080456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 11 | P930-047008 | Шланг в сборе | 3 | ||
| 12 | P930-062050 | Шланг в сборе | 1 | ||
| 13 | X500-110001 | Разъем | 4 | ||
| 14 | X500-120001 | Разъем | 2 | ||
| 14 | 31N5-70460 | Разъем | 2 | ||
| 15 | X530-110001 | Штуцер | 1 | ||
| 16 | 31N6-90550 | Штуцер 90 orfs | 1 | ||
| 17 | X820-045151 | Тройник | 2 | ||
| 18 | 31N4-22180 | ADAPTOR-SWIVEL NUT | 1 | ||
| 19 | 31N4-22150 | Тройник долго, ORFS | 1 | ||
| 2 | 31N3-52110 | CYLINDER ASS'Y V/V,RH | 1 | ||
| 2-0 | @ | BOOM CYL SUB ASSY | 1 |
SEE 4180, *-1
|
|
| 2-1 | 31N4-90510 | Клапан | 1 | ||
| 2-1 | 31NA-90550 | Клапан | 1 | ||
| 2-1-1 | ZTAS-00001 | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-1-1 | DRV-100A | Клапан предохранительный (разгрузочный, сброса давления) | 1 | ||
| 2-1-2 | ZTAS-00002 | CAP | 1 | ||
| 2-1-2 | DCP-001A | CAP | 1 | ||
| 2-1-3 | ZTAS-00003 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 2-1-3 | AS568 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
NOT SHOWN
|
|
| 2-2 | 31Y1-23720 | PIPE ASS'Y-BV,RH | 1 | ||
| 2-3 | P184-081112 | фланец площадь | 1 | ||
| 2-5 | S109-080306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-6 | S107-080406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 2-7 | S107-080456 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 20 | 31N4-41140 | Тройник поворотный, ORFS | 1 | ||
| 21 | P220-110102 | Заглушка | 1 | ||
| 22 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 9 | ||
| 22 | S631-011001 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 23 | P391-040000 | Шайба медная | 2 | ||
| 24 | S015-050452 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 25 | S017-120552 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
| 26 | S411-050002 | Шайба пружинная | 2 | ||
| 27 | S411-120002 | Шайба пружинная | 2 | ||
| 28 | S552-020102 | Зажим | 10 | ||
| 29 | X840-525252 | Переходник | 1 | ||
| 3 | 31E5-50325 | Датчик давления (переключатель, реле) | 1 | ||
| 3-1 | 31E5-50320 | Датчик давления (переключатель, реле) | 1 | ||
| 3-2 | 21E5-50230 | Жгут доб | 1 | ||
| 30 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 13 | ||
| 30 | S621-011001 | Кольцо уплотнительное (О-кольцо) | 10 | ||
| 31 | S621-012001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 4 | 31E5-50330 | клапан отключения | 1 | ||
| 5 | 31E6-90550 | Корпус клапана | 1 | ||
| 5 | 31E6-90551 | Корпус клапана | 1 | ||
| 7 | P910-042046 | Шланг в сборе | 1 | ||
| 8 | P910-047013 | Шланг в сборе | 1 | ||
| 8 | P933-047015 | Шланг в сборе | 1 | ||
| 9 | P920-047012 | Шланг в сборе | 1 | ||
| K | 31Y1-23730 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
| K1-4 | Y171-015004 | Кольцо уплотнительное (О-кольцо) | 3 | ||
| K2-4 | Y171-015004 | Кольцо уплотнительное (О-кольцо) | 3 |
