SINGLE ACTING MAIN PIPING KIT экскаватора гусеничного Hyundai R110-7

Код подсистемы:3920

Наименование:SINGLE ACTING MAIN PIPING KIT

Версия:2005. 2.28 REV.5B

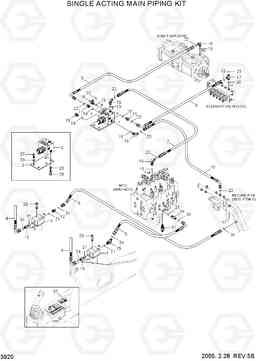

SINGLE ACTING MAIN PIPING KIT R110-7

Поз.	Код	Наименование	Кол	Прим.
*	31N3-91210	S/ACT MAIN PIPING KIT	1
1	31N4-95280	блок шланг совместное	2
10	P930-042044	Шланг в сборе	1
11	X500-110001	Разъем	2
12	X500-110004	Разъем	1
13	X511-112533	Разъем долго, ORFS	2
14	X511-112546	Соединитель	1
15	X530-110004	Штуцер	1
16	X520-110001	Штуцер 90 orfs	5
17	X820-065152	Тройник	1
18	31EK-11130	COUPLING-SCREW	1
19	S631-011004	Кольцо уплотнительное (О-кольцо)	8
2	31N3-92360	VALVE-CONTROL	1
20	S631-014004	Кольцо уплотнительное (О-кольцо)	1
21	S631-024004	Кольцо уплотнительное (О-кольцо)	5
22	S621-011001	Кольцо уплотнительное (О-кольцо)	9
23	S621-012001	Кольцо уплотнительное (О-кольцо)	1
24	S621-018001	О кольцо	6
25	S017-080156	Болт с шестигранной головкой (под шестигранник)	4
26	S109-120556	Болт с шестигранной головкой (под шестигранник)	2
27	S017-100256	Болт с шестигранной головкой (под шестигранник)	2
28	S411-080006	Шайба пружинная	3
29	S411-100006	Шайба пружинная	2
3	31N3-92370	Кронштейн	1
31	31N4-90530	PORT RELIEF VALVE	1
32	21E6-30540	рубильником	1
4	P923-126022	Шланг в сборе	2
5	P933-126015	Шланг в сборе	1
6	P923-123025	Шланг в сборе	2
7	P910-042044	Шланг в сборе	1
8	P930-042013	Шланг в сборе	1
9	P930-042016	Шланг в сборе	1
