- DOUBLE ACTING ATTACH PIPING KIT
DOUBLE ACTING ATTACH PIPING KIT экскаватора гусеничного Hyundai R110-7
DOUBLE ACTING ATTACH PIPING KIT экскаватора гусеничного Hyundai R110-7 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3930
Наименование:DOUBLE ACTING ATTACH PIPING KIT
Версия:2005. 2.28 REV.5B

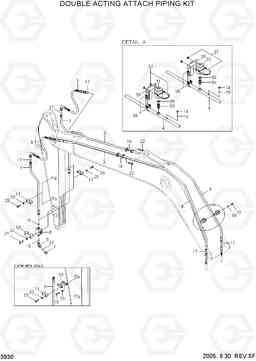

DOUBLE ACTING ATTACH PIPING KIT R110-7
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | D/ACT ATTACH PIPING KIT | 1 | ||
| * | 31N3-91510 | приложить трубопроводов комплект | 1 |
2.26M ARM
|
|
| * | 31N3-91520 | приложить трубопроводов комплект | 1 |
1.96M ARM
|
|
| * | 31N3-91540 | приложить трубопроводов комплект | 1 |
2.81M ARM
|
|
| * | 31E6-91701 | Гидравлический аккумулятор | 1 | ||
| 1 | 31N4-92211 | Трубка в сборе | 2 |
2.26M ARM
|
|
| 1 | 31N4-92231 | Трубка в сборе | 2 |
1.96M ARM
|
|
| 1 | 31N4-92241 | Трубка в сборе | 2 |
2.81M ARM
|
|
| 10 | 31EG-91350 | Зажим запорный клапан | 2 | ||
| 11 | 31EG-91381 | Трубный зажим | 4 |
2.26M ARM
|
|
| 11 | 31EG-91381 | Трубный зажим | 2 |
1.96M ARM
|
|
| 11 | 31EG-91381 | Трубный зажим | 6 |
2.81M ARM
|
|
| 12 | 32E6-92160 | Кронштейн | 2 |
2.81M ARM
|
|
| 13 | P220-110205 | Заглушка | 2 | ||
| 14 | 31EK-11130 | COUPLING-SCREW | 2 | ||
| 15 | S631-011004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 16 | S631-024004 | Кольцо уплотнительное (О-кольцо) | 6 | ||
| 17 | S621-018001 | О кольцо | 8 | ||
| 18 | Y171-019004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
| 19 | S017-120256 | Болт с шестигранной головкой (под шестигранник) | 4 |
2.81M ARM
|
|
| 2 | 31N3-92330 | Трубка в сборе | 1 | ||
| 20 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 8 |
2.26M ARM
|
|
| 20 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 4 |
1.96M ARM
|
|
| 20 | S017-120506 | Болт с шестигранной головкой (под шестигранник) | 12 |
2.81M ARM
|
|
| 21 | S017-120706 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 22 | S109-100506 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 23 | S411-120006 | Шайба пружинная | 12 |
2.26M ARM
|
|
| 23 | S411-120006 | Шайба пружинная | 8 |
1.96M ARM
|
|
| 23 | S411-120006 | Шайба пружинная | 20 |
2.81M ARM
|
|
| 3 | 31N3-92340 | Трубка в сборе | 1 | ||
| 31 | 32E6-92040 | Гидроаккумулятор | 1 | ||
| 32 | 32E6-92050 | Гидроаккумулятор | 1 | ||
| 33 | 32E3-2021 | Фиттинг | 1 | ||
| 34 | 32E3-2020 | Фиттинг | 1 | ||
| 35 | P392-220000 | Шайба медная | 1 | ||
| 36 | P392-180000 | Шайба медная | 1 | ||
| 37 | 32E6-92060 | U-образный болт (скоба, П образный) / хомут | 2 | ||
| 38 | S071-032730 | U-образный болт (скоба, П образный) / хомут | 4 | ||
| 39 | 32E6-92080 | Кронштейн Accum | 2 | ||
| 4 | 31N3-92310 | Трубка в сборе | 1 | ||
| 5 | 31N3-92320 | Трубка в сборе | 1 | ||
| 6 | P933-126028 | Шланг в сборе | 2 |
2.26M/1.96M ARM
|
|
| 6 | P933-126034 | Шланг в сборе | 2 |
2.81M ARM
|
|
| 7 | X710-100105 | крышка гидрокси ORFS | 2 | ||
| 8 | 31N4-97010 | Клапан запорный (отсечной) | 2 | ||
| 9 | X530-110004 | Штуцер | 2 |
