Гидроцилиндр стрелы (тип 1) экскаватора гусеничного Hyundai R110-7A
Гидроцилиндр стрелы (тип 1) экскаватора гусеничного Hyundai R110-7A со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4180
Наименование:BOOM CYLINDER(TYPE 1)
Версия:

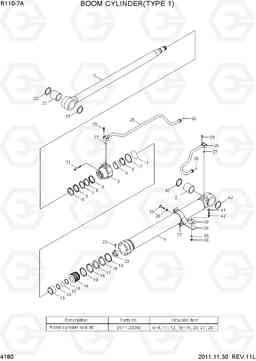

BOOM CYLINDER(TYPE 1) R110-7A
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
* | 31N3-50110 | Гидроцилиндр стрелы, правый | 1 | ||
* | 31N3-50120 | Гидроцилиндр стрелы, левый | 1 | ||
*-1 | 31Y1-23220 | Цилиндр | 1 |
WITHOUT PIPE
|
|
1 | 31Y1-23230 | Гильза цилиндра атригера | 1 | ||
10 | Y190-084000 | Кольцо стопорное | 1 | ||
13 | 31YC-22130 | Кольцо | 1 | ||
14 | 31Y1-23320 | Поршень | 1 | ||
2 | 31Y1-23281 | Шток в сборе | 1 | ||
20 | 31YC-61270 | Гайка | 1 | ||
21 | S109-120804 | Болт с шестигранной головкой (под шестигранник) | 12 | ||
22 | 31YC-11055 | Втулка поршневого пальца | 2 | ||
24 | 31Y1-23330 | Стяжной хомут | 1 | ||
24-1 | 31Y1-23340 | Хомут | 1 | ||
24-2 | 31YC-32290 | BAND | 1 | ||
24-3 | S071-022230 | U-образный болт (скоба, П образный) / хомут | 2 | ||
24-4 | S011-100352 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
24-5 | S201-101002 | Гайка | 4 | ||
24-6 | S411-100002 | Шайба пружинная | 8 | ||
25 | 31Y1-23350 | Трубка в сборе - R | 1 | ||
25 | 31Y1-23360 | Трубка в сборе - R | 1 | ||
26 | 31Y1-23370 | Трубка в сборе (B), левая | 1 | ||
26 | 31Y1-23380 | Трубка в сборе (B), правая | 1 | ||
29 | S107-080406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
3 | 31Y1-23310 | Сальник | 1 | ||
4 | S732-070030 | Втулка | 1 | ||
5 | Y191-076000 | Кольцо стопорное | 1 | ||
K | 31Y1-23390 | Ремкомплект / комплект уплотнений (ремкомплект) | 1 |
SEE ILLUST
|
|
K11 | S632-090004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K12 | S642-090003 | Кольцо | 1 | ||
K15 | S632-050004 | Кольцо уплотнительное (О-кольцо) | 1 | ||
K16 | S642-050003 | Кольцо | 2 | ||
K17 | Y450-095000 | Уплотнение | 1 | ||
K18 | Y310-095100 | Кольцо изнашиваемое | 2 | ||
K19 | Y440-095000 | Пыльник | 2 | ||
K23 | Y010-070085 | Кольцо | 4 | ||
K27 | Y171-015004 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K28 | S621-014001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
K6 | Y220-070011 | уплотнение штока | 1 | ||
K7 | Y180-070020 | Кольцо | 1 | ||
K8 | Y240-070013 | Кольцевой буфер | 1 | ||
K9 | Y110-070011 | стеклоочиститель пыли | 1 |
