Радиатор в сборе (#0007-) экскаватора гусеничного Hyundai R1200-9
Радиатор в сборе (#0007-) экскаватора гусеничного Hyundai R1200-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1075
Наименование:RADIATOR ASSY(#0007-)
Версия:2013.10.31 REV.13K

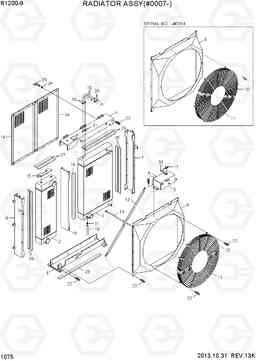

RADIATOR ASSY(#0007-) R1200-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 11QE-40013 | радиатор общая сборе | 1 | ||
| * | 11QE-40600 | RADIATOR TOTAL ASSY | 1 | ||
| 1 | 11QE-40021 | Радиатор | 1 | ||
| 10 | 11QE-40060 | кожух вентилятора верхняя | 1 | ||
| 10 | 11QE-40061 | FAN GUARD-UPPER | 1 | ||
| 11 | 11QE-40070 | кожух вентилятора ниже | 1 | ||
| 11 | 11QE-40071 | FAN GUARD-LOWER | 1 | ||
| 12 | 11QE-40080 | поперечина | 1 | ||
| 13 | 11QE-40160 | BAR-CROSS B | 1 | ||
| 14 | 11QE-40090 | Чистая провод | 2 | ||
| 15 | AC102205 | лист сборе CAC углом | 1 | ||
| 16 | AC100366 | Изолятор 5row | 4 | ||
| 17 | 11N4-49480 | CAP | 1 | ||
| 18 | AC102206 | шланг в сборе перелива | 2 | ||
| 19 | AC102788 | Сливной шланг | 1 | ||
| 2 | 11QE-40201 | AIR COOLER-CHARGE | 1 | ||
| 2 | 11QE-40030 | охладитель воздуха заряд | 1 | ||
| 20 | AC100734 | хомут | 4 | ||
| 21 | AC101458 | хомут | 1 | ||
| 22 | S037-102566 | Болт | 66 | ||
| 23 | S091-080206 | Болт крыла | 14 | ||
| 24 | S411-08200B | Плоская шайба | 14 | ||
| 25 | AC102207 | уплотнения рад сторону | 2 | ||
| 26 | AC102208 | уплотнения рад бак | 2 | ||
| 27 | AC102209 | уплотнения CAC бак | 2 | ||
| 28 | AC102210 | уплотнения CAC сторону | 2 | ||
| 29 | AC102211 | уплотнения нижней рад | 1 | ||
| 3 | 11QE-40042 | SURGE TANK | 1 | ||
| 3 | 11QE-40043 | SURGE TANK | 1 | ||
| 3 | 11QE-40044 | SURGE TANK | 1 | ||
| 30 | AA000009B | Болт | 1 | ||
| 31 | AC102212 | NAME PLATE | 1 | ||
| 4 | 11QE-40110 | SUPPORT ASSY-TOP | 1 | ||
| 5 | 11QE-40120 | SUPPORT ASSY-BOTTOM | 1 | ||
| 6 | 11QE-40130 | SUPPORT ASSY-LEFT | 1 | ||
| 7 | 11QE-40140 | SUPPORT ASSY-RIGHT | 1 | ||
| 8 | 11QE-40150 | SUPPORT ASSY-MIDDLE | 1 | ||
| 9 | 11QE-40051 | Кожух в сборе | 1 | ||
| 9 | 11QE-40052 | Кожух в сборе | 1 |
