Топливная система экскаватора гусеничного Hyundai R1200-9
Топливная система экскаватора гусеничного Hyundai R1200-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:1080
Наименование:FUEL SYSTEM(-#0006)
Версия:2011.12.31 REV.11M

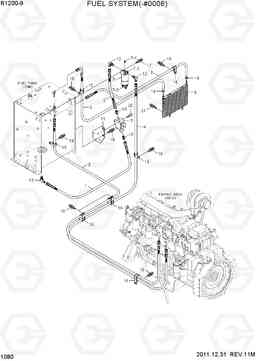

FUEL SYSTEM(-#0006) R1200-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 11QE-50130 | Шланг топливный | 1 | ||
| 10 | 11QE-50110 | Разъем | 2 | ||
| 11 | 11QE-50120 | Кронштейн | 1 | ||
| 12 | P030-210011 | Штуцер -90 | 1 | ||
| 13 | P020-310017 | Колено 90 | 2 | ||
| 14 | S520-020000 | Зажим | 2 | ||
| 15 | 31L7-10340 | модули зажим для труб | 3 | ||
| 16 | 31L7-10220 | Зажим трубки | 4 | ||
| 17 | S037-103026 | Болт | 3 | ||
| 18 | S037-123026 | Болт | 2 | ||
| 19 | S037-101526 | Болт | 7 | ||
| 2 | 11QE-50140 | Шланг топливный | 1 | ||
| 20 | S109-100656 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 21 | S037-082026 | Болт | 4 | ||
| 3 | 11QE-50021 | Шланг топливный | 1 | ||
| 4 | 11QE-50031 | Шланг топливный | 1 | ||
| 5 | 11QE-50090 | Шланг топливный | 1 | ||
| 6 | 11QE-50100 | Шланг топливный | 1 | ||
| 7 | 11QE-71000 | Фильтр топливный, предварительный | 1 | ||
| 7-1 | 11QE-71010 | Элемент фильтра топливного | 1 | ||
| 7-2 | 11QE-71020 | Головка фильтра топливного | 1 | ||
| 7-3 | 11QE-71030 | Чаша в сборе | 1 | ||
| 7-4 | 11QE-71040 | Пробка (заглушка) | 1 | ||
| 8 | 11QE-50150 | Охладитель топлива | 1 | ||
| 9 | 31Q4-92560 | Клапан запорный (отсечной), правый | 1 |
