ELECTRIC 1 экскаватора гусеничного Hyundai R1200-9
ELECTRIC 1 экскаватора гусеничного Hyundai R1200-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2010
Наименование:ELECTRIC 1
Версия:2013. 9.30 REV.13J

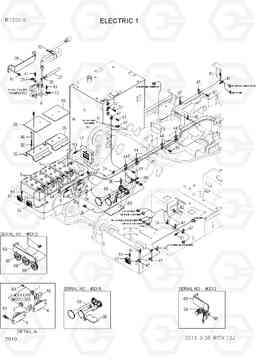

ELECTRIC 1 R1200-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 21Q4-01161 | выключатель, 30а | 1 | ||
| 12 | 21QB-60700 | Фара в сборе | 2 | ||
| 12 | 21QB-60700 | Фара в сборе | 3 | ||
| 12-1 | S866-240650 | BULB-H3,65W | 1 |
NOT SHOWN
|
|
| 13 | 25D1-10650 | Скоба (хомут) | 2 | ||
| 17 | 21QE-32101 | Контроллер (электронный блок управления двигателем, компьютер) | 1 | ||
| 18 | 21QE-12200 | кабель (войлок ры войлок ры) | 2 | ||
| 2 | 21M9-01171 | выключатель, 60а | 1 | ||
| 2 | 21Q6-45100 | выключатель, 90а | 1 | ||
| 23 | 25D1-10640 | Скоба (хомут) | 4 | ||
| 24 | 31L7-10200 | Зажим трубки | 10 | ||
| 25 | S520-035000 | Зажим | 2 |
W/F/F/PUMP
|
|
| 26 | 21Q6-11150 | Жгут проводов | 1 | ||
| 27 | 21QE-15600 | сливной шланг | 1 |
W/F/F/PUMP
|
|
| 28 | 21QB-20080 | плита зажим | 1 |
W/F/F/PUMP
|
|
| 29 | 21QE-12100 | кабель (войлок ры стартер) | 1 | ||
| 3 | 21QE-10102 | Электропроводка на раму | 1 | ||
| 3 | 21QE-10105 | Электропроводка на раму | 1 | ||
| 3-1 | 21EA-50550 | диод | 1 |
NOT SHOWN
|
|
| 3-2 | 21EA-50570 | диод fe3d | 1 |
NOT SHOWN
|
|
| 30 | 21N8-42040 | Крышка аккумуляторной батареи | 2 | ||
| 32 | E127-3158 | Группа топливный насос | 1 |
W/F/F/PUMP
|
|
| 33 | 21QE-12401 | Кабель | 1 | ||
| 35 | 21N8-42060 | Скобы для аккумуляторов | 2 | ||
| 36 | S035-082026 | Болт | 4 | ||
| 4 | 21EA-00210 | Кабель | 2 | ||
| 40 | 31L7-10350 | Зажим | 1 | ||
| 41 | S037-103526 | Болт | 2 | ||
| 42 | 31L7-10210 | модули зажим для труб | 1 | ||
| 44 | 31L7-10240 | Зажим трубки | 5 | ||
| 45 | 31L7-10220 | Зажим трубки | 3 | ||
| 46 | S017-102306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 47 | 31L7-10190 | Зажим трубки | 15 | ||
| 5 | E125-1501 | Батарея аккумуляторная в сборе | 4 | ||
| 50 | S403-10500B | Плоская шайба | 4 | ||
| 51 | S037-102026 | Болт | 60 | ||
| 53 | S035-082526 | Болт | 4 | ||
| 54 | 31L7-10340 | модули зажим для труб | 1 | ||
| 56 | 21Q8-22300 | выключатель цепи анода | 2 | ||
| 56 | 21Q8-22300 | выключатель цепи анода | 1 | ||
| 58 | 21N5-10061 | Звуковой сигнал | 2 | ||
| 58 | 21QD-11180 | Звуковой сигнал | 1 |
NOT USED
|
|
| 58 | 21QE-23200 | рог воздуха | 1 | ||
| 58 | 21QE-23201 | AIR HORN ASSY | 1 | ||
| 59 | 21N5-10051 | Звуковой сигнал | 1 | ||
| 59 | 21QD-11190 | Звуковой сигнал | 1 |
NOT USED
|
|
| 6 | 21QA-70010 | Реле батареи | 2 | ||
| 60 | 21QE-11601 | Кронштейн рог | 1 | ||
| 60 | 21QE-11602 | Кронштейн рог | 1 |
NOT USED
|
|
| 60 | 21QE-20500 | Air Horn кронштейн | 1 | ||
| 60 | 21QE-20501 | BRACKET- AIR HORN | 1 | ||
| 61 | S035-083026 | Болт | 8 | ||
| 63 | 21Q6-45400 | выключатель цепи анода | 1 | ||
| 64 | S131-042046 | SCREW-W/WASHER | 4 | ||
| 65 | 21QE-23400 | Место и шланг в сборе | 1 | ||
| 7 | 21QE-11800 | Кабель (войлок (+) прочес (+)) | 1 | ||
| 8 | 21QE-11900 | кабель (войлок () войлок ()) | 1 | ||
| 9 | 21QE-12500 | кабель (сланец (+) реле) | 1 |
