CLUSTER экскаватора гусеничного Hyundai R1200-9
CLUSTER экскаватора гусеничного Hyundai R1200-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:2085
Наименование:CLUSTER
Версия:2012.11.30 REV.12L

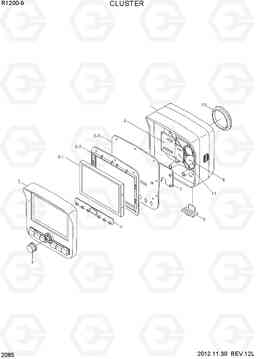

CLUSTER R1200-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | 21Q6-30104 | Дисплей | 1 |
STD
|
|
| * | 21Q6-30105 | Дисплей | 1 |
STD
|
|
| * | 21Q6-43000 | Дисплей | 1 |
OPT, DMB
|
|
| 1 | 21Q6-30110 | нижний регистр в сборе | 1 |
STD
|
|
| 1 | 21Q6-30111 | нижний регистр в сборе | 1 |
OPT, DMB
|
|
| 10 | 21Q6-30190 | втулка кабель | 1 | ||
| 11 | 21Q6-40110 | Доска DMB | 1 |
OPT, DMB
|
|
| 2 | 21Q6-30120 | Верхний корпус дисплея | 1 | ||
| 3 | 21Q6-30130 | KNOB | 1 | ||
| 4 | 21Q6-30140 | Сальник | 1 | ||
| 5 | 21Q6-43100 | Монтажная плата в сборе | 1 | ||
| 6 | 21Q6-40040 | Процессор | 1 | ||
| 7 | 21Q6-30160 | PCB силы в сборе | 1 | ||
| 8 | 21Q6-30170 | SPEAKER | 2 | ||
| 9 | 21Q6-30180 | Крышка USB | 1 | ||
| N | @ | NOT SUPPLIED PARTS | AR | ||
| N5-1 | 21Q6-43110 | Модуль ЖК- | 1 | ||
| N5-2 | 21Q6-43120 | Направляющая дисплея | 1 | ||
| N5-3 | 21Q6-43130 | Монтажная плата | 1 |
