Гидробак экскаватора гусеничного Hyundai R1200-9
Гидробак экскаватора гусеничного Hyundai R1200-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3020
Наименование:HYDRAULIC TANK
Версия:2014. 3.31 REV.14C

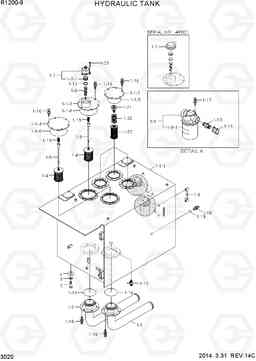

HYDRAULIC TANK R1200-9
Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
1-1-1 | 31QE-01020 | гидрокси-цистерны ва | 1 | ||
1-1-1 | 31QE-01021 | гидрокси-цистерны ва | 1 | ||
1-1-1 | 31QE-01022 | HYD TANK WA | 1 | ||
1-1-2 | 31N4-01110 | возвращения крышки | 3 | ||
1-1-3 | 31NB-01210 | Крышка ва | 1 | ||
1-1-4 | 31QE-01210 | Крышка ва | 1 | ||
1-1-5 | S632-170001 | Кольцо уплотнительное (О-кольцо) | 3 | ||
1-1-6 | S632-220001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
1-10 | 31ND-01480 | Соединитель | 2 | ||
1-11 | E131-0672 | Муфта соединительная | 2 | ||
1-12 | 31Q6-01360 | Выпускной клапан | 1 | ||
1-13 | S602-065004 | Кольцо | 1 | ||
1-14 | S632-180001 | Кольцо уплотнительное (О-кольцо) | 2 | ||
1-15 | E131-0594 | Пружина | 2 | ||
1-16 | S037-103026 | Болт | 42 | ||
1-17 | S037-123026 | Болт | 6 | ||
1-18 | 21EN-40100 | Отправитель температура | 1 | ||
1-19 | 21EA-50260 | упаковка температура SW | 1 | ||
1-2 | 31QE-01110 | ва всасывающий трубопровод | 1 | ||
1-2 | 31QE-01111 | PIPE WA-SUCTION | 1 | ||
1-20 | E131-0220 | Пружина | 3 | ||
1-21 | E131-0256 | перепускной клапан | 3 | ||
1-22 | 31N4-01460 | Элемент фильтра возвратного, гидравлики | 3 | ||
1-22 | 31N4-01461 | Элемент фильтра возвратного, гидравлики | 3 | ||
1-23 | S109-080156 | Болт с шестигранной головкой (под шестигранник) | 3 | ||
1-3 | 31QE-01120 | ва всасывающий трубопровод | 1 | ||
1-3 | 31QE-01121 | PIPE WA-SUCTION | 1 | ||
1-4 | 31ND-01440 | Муфта | 2 | ||
1-5 | 31QE-01431 | Шток в сборе | 2 | ||
1-5 | 31QE-01432 | Шток в сборе | 2 | ||
1-6 | 31EH-00090 | Фильтр | 1 | ||
1-7 | 31NA-00040 | Сапун | 1 | ||
1-7 | 32QA-00040 | Сапун | 1 | ||
1-7-1 | 31EH-00480 | Муфта | 1 | ||
1-8 | E131-0473 | Уровнемер | 1 | ||
1-8 | 33Q6-02700 | GAUGE-LEVEL | 1 | ||
1-9 | 31ND-01450 | Фильтр сливной, гидравлики | 2 | ||
1-9-1 | 31ND-01460 | CARTRIDGE | 1 | ||
2 | S017-20080D | Болт с шестигранной головкой (под шестигранник) | 6 | ||
3 | 31ND-01370 | Вставка | 6 | ||
4 | 31N8-01300 | Прокладка регулировочная | 8 | ||
N | @ | NOT SUPPLIED PARTS | AR | ||
N1 | @ | HYD TANK ASSY | 1 | ||
N1-1 | @ | HYD TANK SUB ASSY | 1 | ||
N1-7-1 | 32QA-00140 | ELEMENT-AIR BREATHER | 1 |
