UPPER HYDRAULIC PIPING(ATTACH 1) экскаватора гусеничного Hyundai R1200-9
UPPER HYDRAULIC PIPING(ATTACH 1) экскаватора гусеничного Hyundai R1200-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3130
Наименование:UPPER HYDRAULIC PIPING(ATTACH 1)
Версия:2014. 2.28 REV.14B

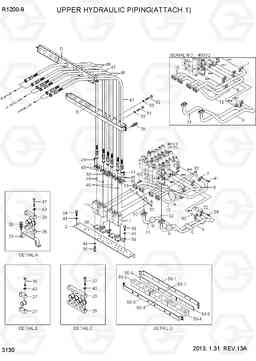

UPPER HYDRAULIC PIPING(ATTACH 1) R1200-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 31QE-12110 | блок приложить | 4 | ||
| 10 | 31QE-12082 | Трубка | 1 | ||
| 10 | 31QE-12083 | Трубка | 1 | ||
| 11 | 31QE-12092 | Трубка | 1 | ||
| 11 | 31QE-12093 | Трубка | 1 | ||
| 12 | 31QE-12132 | Трубка | 1 | ||
| 12 | 31QE-12133 | Трубка | 1 | ||
| 2 | 31QE-12311 | Кронштейн | 1 | ||
| 23 | 31QE-13211 | Кронштейн | 1 | ||
| 27 | 31QE-12331 | зажим в сборе трубы | 4 | ||
| 28 | 31QE-12351 | зажим в сборе трубы | 2 | ||
| 29 | 31QE-12360 | зажим в сборе трубы | 2 | ||
| 30 | 31NA-12070 | фланец гидрокси, сплит | 4 | ||
| 32 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 12 | ||
| 34 | S017-160406 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 35 | S017-16045D | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 36 | S017-161306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 37 | S017-161406 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 38 | S037-125026 | Болт | 4 | ||
| 40 | S109-140456 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 41 | S109-140506 | Болт с шестигранной головкой (под шестигранник) | 52 | ||
| 41 | S109-140506 | Болт с шестигранной головкой (под шестигранник) | 44 | ||
| 43 | S411-160006 | Шайба пружинная | 16 | ||
| 44 | S441-160006 | Шайба | 37 | ||
| 45 | P174-240107 | фланец гидрокси, сплит | 8 | ||
| 46 | Y172-003004 | О кольцо | 4 | ||
| 47 | P680-207470 | Шланг в сборе | 2 | ||
| 48 | P680-247470 | Шланг в сборе | 4 | ||
| 49 | S109-160506 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 50 | 31QE-11801 | зажим в сборе | 2 | ||
| 50-1 | 31QE-11811 | Кронштейн | 1 | ||
| 50-2 | 31QE-11821 | зажим резины | 1 | ||
| 50-3 | 31QE-11831 | зажим резины | 1 | ||
| 50-4 | 31QE-11841 | зажим резины | 1 | ||
| 50-5 | 31QE-11851 | Кронштейн | 1 | ||
| 50-6 | 31QE-11860 | Пластина | 1 | ||
| 50-7 | 31QE-11870 | Пластина | 1 | ||
| 50-8 | 31QE-11880 | Пластина | 1 | ||
| 51 | S017-141106 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 52 | S017-141156 | Болт с шестигранной головкой (под шестигранник) | 6 | ||
| 53 | S403-142006 | Плоская шайба | 12 | ||
| 54 | S037-123026 | Болт | 8 | ||
| 55 | S017-16035D | Болт с шестигранной головкой (под шестигранник) | 13 | ||
| 56 | 31QE-12390 | Кронштейн | 4 | ||
| 58 | S109-140706 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 6 | 31QE-12042 | Трубка | 1 | ||
| 6 | 31QE-12043 | Трубка | 1 | ||
| 7 | 31QE-12052 | Трубка | 1 | ||
| 7 | 31QE-12053 | Трубка | 1 | ||
| 7 | 31QE-12054 | Трубка | 1 | ||
| 8 | 31QE-12062 | Трубка | 1 | ||
| 8 | 31QE-12063 | Трубка | 1 |
