UPPER HYDRAULIC PIPING(ATTACH 2) экскаватора гусеничного Hyundai R1200-9
UPPER HYDRAULIC PIPING(ATTACH 2) экскаватора гусеничного Hyundai R1200-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:3140
Наименование:UPPER HYDRAULIC PIPING(ATTACH 2)
Версия:2014. 3.31 REV.14C

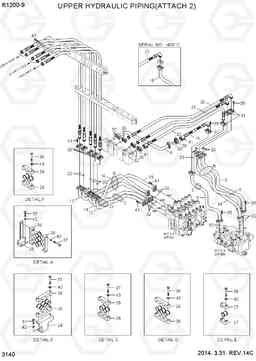

UPPER HYDRAULIC PIPING(ATTACH 2) R1200-9

Поз. | Код | Наименование | Кол | Прим. | |
---|---|---|---|---|---|
13 | 31QE-13011 | Трубка | 1 | ||
13 | 31QE-13012 | Трубка | 1 | ||
14 | 31QE-13021 | Трубка | 1 | ||
14 | 31QE-13022 | Трубка | 1 | ||
15 | 31QE-13031 | Трубка | 1 | ||
15 | 31QE-13032 | Трубка | 1 | ||
16 | 31QE-13041 | Трубка | 1 | ||
16 | 31QE-13042 | Трубка | 1 | ||
17 | 31QE-13051 | Трубка | 1 | ||
17 | 31QE-13052 | Трубка | 1 | ||
18 | 31QE-13111 | Трубка | 1 | ||
18 | 31QE-13112 | Трубка | 1 | ||
18 | 31QE-13113 | Трубка | 1 | ||
19 | 31QE-12210 | Шланг в сборе | 1 | ||
20 | 31QE-12220 | Шланг в сборе | 1 | ||
21 | 31QE-12230 | Шланг в сборе | 1 | ||
22 | P703-207414 | Шланг в сборе | 1 | ||
22 | P700-207416 | Шланг в сборе | 1 | ||
22 | P700-207415 | Шланг в сборе | 1 | ||
24 | 31QE-13221 | Кронштейн | 1 | ||
24 | 31QE-13222 | Кронштейн | 1 | ||
25 | 31QE-13231 | Кронштейн | 1 | ||
26 | 31QE-12301 | зажим в сборе трубы | 6 | ||
27 | 31QE-12331 | зажим в сборе трубы | 2 | ||
28 | 31QE-12351 | зажим в сборе трубы | 4 | ||
3 | 31QE-12011 | Трубка | 1 | ||
3 | 31QE-12012 | Трубка | 1 | ||
30 | 31NA-12070 | фланец гидрокси, сплит | 18 | ||
31 | P174-200106 | фланец гидрокси, сплит | 8 | ||
32 | Y171-027004 | Кольцо уплотнительное (О-кольцо) | 23 | ||
33 | S017-120406 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
36 | S017-161306 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
37 | S017-161406 | Болт с шестигранной головкой (под шестигранник) | 9 | ||
39 | S109-120506 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
4 | 31QE-12021 | Трубка | 1 | ||
4 | 31QE-12022 | Трубка | 1 | ||
41 | S109-140506 | Болт с шестигранной головкой (под шестигранник) | 43 | ||
42 | S403-122006 | Плоская шайба | 4 | ||
42 | S403-12200B | Плоская шайба | 4 | ||
43 | S411-160006 | Шайба пружинная | 24 | ||
47 | P680-207470 | Шланг в сборе | 5 | ||
5 | 31QE-12031 | Трубка | 1 | ||
5 | 31QE-12032 | Трубка | 1 | ||
57 | S017-120356 | Болт с шестигранной головкой (под шестигранник) | 2 | ||
9 | 31QE-12071 | Трубка | 1 | ||
9 | 31QE-12073 | Трубка | 1 |
