TRAVEL HYDRAULIC PIPING экскаватора гусеничного Hyundai R1200-9

Код подсистемы:3300

Наименование:TRAVEL HYDRAULIC PIPING

Версия:2014. 3.31 REV.14C

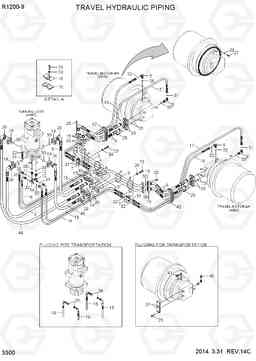

TRAVEL HYDRAULIC PIPING R1200-9

Поз.	Код	Наименование	Кол	Прим.
10	31ND-51011	зажим в сборе	12
11	X500-110004	Разъем	1
12	X500-110015	Разъем	1
13	X830-525252	Тройник б / тип, поворотный, ORFS	1
14	X830-545454	Тройник б / тип, поворотный, ORFS	1
15	P930-062052	Шланг в сборе	2
16	P930-122052	Шланг в сборе	2
17	P910-062042	Шланг в сборе	2
18	P910-122033	Шланг в сборе	2
19	P174-200106	фланец гидрокси, сплит	24
20	P174-160115	фланец раскол	8
21	S017-16040D	Болт с шестигранной головкой (под шестигранник)	4
22	S441-160006	Шайба	4
23	S017-16045D	Болт с шестигранной головкой (под шестигранник)	12
24	S411-160006	Шайба пружинная	12
25	S109-120406	Болт с шестигранной головкой (под шестигранник)	16
26	S109-120456	Болт с шестигранной головкой (под шестигранник)	48
27	S017-30110D	Болт с шестигранной головкой (под шестигранник)	60
28	S441-300006	Шайба	60
29	Y171-024004	Кольцо уплотнительное (О-кольцо)	4
3	31QE-40041	Трубка в сборе	2
3	31QE-40042	Трубка в сборе	2
30	Y171-027004	Кольцо уплотнительное (О-кольцо)	16
31	S621-012001	Кольцо уплотнительное (О-кольцо)	7
32	S621-018001	О кольцо	7
33	S631-011004	Кольцо уплотнительное (О-кольцо)	2
34	S631-018004	Кольцо уплотнительное (О-кольцо)	1
35	S631-024004	Кольцо уплотнительное (О-кольцо)	3
37	P280-204000	Фланец крышки	4
38	X700-100103	Заглушка	2
39	X700-100105	Заглушка	2
4	31QE-40051	Шланг в сборе	1
40	X710-100103	Крышка	2
41	X710-100105	крышка гидрокси ORFS	2
42	S760-181426	Уплотнительная втулка	2
43	31QE-40140	Трубка в сборе	2
43	31QE-40141	Трубка в сборе	2
44	31QE-40080	Шланг в сборе	1
45	31QE-40090	Шланг в сборе	1
5	31QE-40061	Шланг в сборе	1
6	31QE-40071	Шланг в сборе	4
7	31QE-40101	Терминал т / двигатель	2
8	31N7-22100	Колено 90, ORFS, долго	2
9	X520-110004	Штуцер 90 orfs	2
