Поворотный редуктор экскаватора гусеничного Hyundai R1200-9
Поворотный редуктор экскаватора гусеничного Hyundai R1200-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:4250
Наименование:SWING REDUCTION GEAR
Версия:2014. 7.31 REV.14G

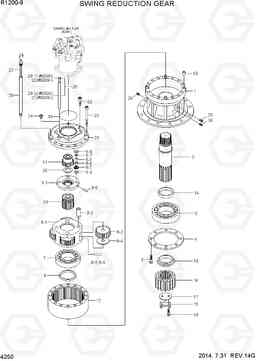

SWING REDUCTION GEAR R1200-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| * | @ | SWING MOTOR ASSY | 2 |
SEE 4200
|
|
| *-2 | 31QE-10140 | Поворотный редуктор | 1 | ||
| *-2 | 31QE-10141 | Поворотный редуктор | 1 | ||
| *-2 | 31QE-10142 | Поворотный редуктор | 1 | ||
| *-2 | 31QE-10143 | Поворотный редуктор | 1 | ||
| *-2 | 31QE-10142AR | Поворотный редуктор | 1 | ||
| 1 | XKAQ-00406 | CASING | 1 | ||
| 10 | XKAQ-00463 | Солнечная (центральная / планетарная) шестерня №2 | 1 | ||
| 11 | XKAQ-00418 | Солнечная (центральная / планетарная) шестерня №1 | 1 | ||
| 12 | XKAQ-00420 | Шестерня коронная (кольцевая, планетарная) | 1 | ||
| 13 | XKAQ-00072 | контактный стук | 2 | ||
| 14 | XKAQ-00171 | кольцевой проставки | 1 | ||
| 15 | XKAQ-00421 | Вставка | 1 | ||
| 16 | XKAQ-00778 | Ведущая шестерня | 1 | ||
| 17 | XKAQ-00164 | плита замок | 1 | ||
| 18 | XKAQ-00042 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 19 | XKAQ-00292 | Стопорная шайба (кольцо) | 4 | ||
| 2 | XKAQ-00458 | Вал приводной (ведущий) | 1 | ||
| 20 | XKAQ-00260 | Кольцо упорное | 1 | ||
| 21 | XKAQ-00465 | Крышка | 1 | ||
| 21 | XKAQ-00750 | Крышка | 1 | ||
| 21 | XKAQ-00982 | Крышка | 1 | ||
| 22 | XKAQ-00170 | Болт с шестигранной головкой (под шестигранник) | 4 | ||
| 23 | XKAQ-00425 | Болт с шестигранной головкой (под шестигранник) | 16 | ||
| 24 | XKAQ-00155 | розетка | 1 | ||
| 25 | XKAQ-00794 | Пробка (заглушка) | 1 | ||
| 26 | XKAQ-00274 | Пробка (заглушка) | 2 | ||
| 27 | XKAQ-00166 | Брусок | 1 | ||
| 28 | XKAQ-00167 | Датчик трубы | 1 | ||
| 29 | XKAQ-00798 | воздуха передышку в сборе | 1 | ||
| 29-1 | XKAQ-00797 | крышка ари передышку | 1 | ||
| 29-2 | XKAQ-00799 | воздух столба передышку | 1 | ||
| 3 | XKAQ-00146 | Подшипник роликовый | 1 | ||
| 30 | XKAQ-00751 | Кольцо уплотнительное (О-кольцо) | 1 | ||
| 31 | XKAQ-00143 | воздух столба передышку | 1 | ||
| 32 | XKAQ-00797 | крышка ари передышку | 1 | ||
| 4 | XKAQ-00147 | заглушка | 1 | ||
| 5 | XKAQ-00148 | Болт с шестигранной головкой (под шестигранник) | 8 | ||
| 6 | XKAQ-00149 | Сальник | 1 | ||
| 7 | XKAQ-00791 | Подшипник роликовый | 1 | ||
| 8 | XKAQ-00792 | Водило в сборе 2 (вторая передача) | 1 | ||
| 8 | XKAQ-00808 | Водило в сборе 2 (вторая передача) | 1 | ||
| 8-1 | XKAQ-00793 | Водило (планетарной передачи) | 1 | ||
| 8-2 | XKAQ-00460 | Шестерня планетарная (сателлит) 2 | 4 | ||
| 8-3 | XKAQ-00254 | Палец | 4 | ||
| 8-3 | XKAQ-00410 | Палец | 4 | ||
| 8-4 | XKAQ-00411 | Шайба | 4 | ||
| 8-5 | XKAQ-00050 | Палец | 4 | ||
| 8-6 | XKAQ-00232 | Палец | 4 | ||
| 9 | XKAQ-00412 | Водило в сборе 1 (первая передача) | 1 | ||
| 9-1 | XKAQ-00413 | CARRIER 1 | 1 | ||
| 9-2 | XKAQ-00414 | Шестерня планетарная (сателлит) 1 | 4 | ||
| 9-3 | XKAQ-00415 | Палец стальной | 4 | ||
| 9-4 | XKAQ-00030 | Подшипник игольчатый | 4 | ||
| 9-5 | XKAQ-00416 | пластина 2 сторона | 4 | ||
| 9-6 | XKAQ-00417 | пластина 1 сторона | 4 | ||
| 9-7 | XKAQ-00041 | кольцо остановка | 4 | ||
| 9-8 | XKAQ-00048 | Палец | 4 |
