CATWALK экскаватора гусеничного Hyundai R1200-9
CATWALK экскаватора гусеничного Hyundai R1200-9 со списком деталей и комплектацией. Каждую деталь можно приобрести в наличии и под заказ с дотавкой по всей России
Код подсистемы:6650
Наименование:CATWALK
Версия:2014. 5.31 REV.14E

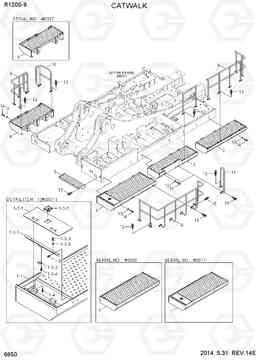

CATWALK R1200-9
| Поз. | Код | Наименование | Кол | Прим. | |
|---|---|---|---|---|---|
| 1 | 41QE-40011 | Шаг ва | 1 | ||
| 1 | 41QE-42100 | STEP | 1 | ||
| 1 | 41QE-42101 | STEP | 1 | ||
| 1 | 41QE-42102 | STEP | 1 | ||
| 1-1 | 41QE-40012 | Шаг ва | 1 | ||
| 1-1 | 41QE-40013 | STEP WA | 1 | ||
| 1-1 | 41QE-40014 | STEP WA | 1 | ||
| 1-2 | 41QE-42400 | COVER ASSY | 1 | ||
| 1-2-1 | 41QE-42410 | Крышка ва | 1 | ||
| 1-2-2 | 76N4-42200GG | поймать сборе | 1 | ||
| 1-3 | 41QE-42500 | SUPPORT ASSY | 1 | ||
| 1-3-1 | 41QE-42510 | поддержка ва | 1 | ||
| 1-3-2 | 73Q4-44310 | плита замок | 1 | ||
| 1-3-3 | 71EH-13150 | бампер резины | 2 | ||
| 1-3-4 | 71Q6-50020 | Болт | 2 | ||
| 1-3-5 | S403-10500B | Плоская шайба | 2 | ||
| 1-4 | S035-082026 | Болт | 4 | ||
| 1-5 | S037-123056 | Болт | 2 | ||
| 10 | 41QE-41611 | Поручень | 1 | ||
| 11 | 41QE-41811 | Поручень | 2 | ||
| 11 | 41QE-41812 | Поручень | 2 | ||
| 12 | 71Q6-50025 | Болт | 61 | ||
| 12 | 71Q6-50025 | Болт | 42 | ||
| 13 | S403-162006 | Плоская шайба | 22 | ||
| 13 | S403-162006 | Плоская шайба | 24 | ||
| 14 | S017-160456 | Болт с шестигранной головкой (под шестигранник) | 22 | ||
| 14 | S017-160456 | Болт с шестигранной головкой (под шестигранник) | 24 | ||
| 15 | 71Q6-50030 | Болт | 6 | ||
| 16 | 71Q6-50035 | Болт | 24 | ||
| 2 | 41QE-40211 | Шаг ва | 1 | ||
| 2 | 41QE-40212 | STEP WA | 1 | ||
| 3 | 41QE-40411 | Шаг ва | 1 | ||
| 3 | 41QE-40412 | STEP WA | 1 | ||
| 4 | 41QE-40611 | Шаг ва | 1 | ||
| 4 | 41QE-40612 | STEP WA | 1 | ||
| 5 | 41QE-40910 | Шаг ва | 1 | ||
| 6 | 41QE-41111 | Поручень | 1 | ||
| 6 | 41QE-41112 | Поручень | 1 | ||
| 7 | 41QE-41311 | Поручень | 1 | ||
| 8 | 41QE-41411 | Поручень | 1 | ||
| 9 | 41QE-41511 | Поручень | 1 |
