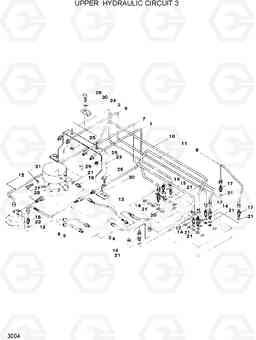

UPPER HYDRAULIC CIRCUIT 3 экскаватора колесного Hyundai R120W

Код подсистемы:3004

Наименование:UPPER HYDRAULIC CIRCUIT 3

Версия:

UPPER HYDRAULIC CIRCUIT 3 R120W

Поз.	Код	Наименование	Кол	Прим.
1	31E3-1009	Трубка в сборе	1
10	31E3-1021	Трубка в сборе	1
11	31E3-1022	Трубка в сборе	1
12	31E3-2005	Рукав высокого давления (РВД)	2
13	31E3-2019	Рукав высокого давления (РВД)	2
14	31E3-3007	Соединитель	5
15	31E3-3011	Соединитель	1
16	31E3-3027	Фиттинг	2
17	E131-0126	Фиттинг	4
18	31E3-3036	Соединитель	1
19	31E3-3032	Соединитель	2
2	31E3-1010	Трубка в сборе	1
21	C00021	Кольцо уплотнительное (О-кольцо)	12
22	C00016	Кольцо уплотнительное (О-кольцо)	2
23	31E3-3043	Кронштейн	1
24	31E3-3049	Трубный зажим	2
25	S207-101002	Гайка	2
26	S017-100602	Болт с шестигранной головкой (под шестигранник)	6
27	S017-160602	Болт с шестигранной головкой (под шестигранник)	9
28	31E3-3052	LOCK BAR	1
29	31E3-3053	Палец для зуба ковша	1
3	31E3-1014	Трубка в сборе	1
30	S411-100002	Шайба пружинная	6
31	S411-160002	Шайба пружинная	9
32	31E6-0073	Трубный зажим	1
33	31E6-0165	Трубный зажим	1
34	S017-100402	Болт с шестигранной головкой (под шестигранник)	1
35	S017-201352	Болт с шестигранной головкой (под шестигранник)	1
36	S207-201002	Гайка	1
37	S411-200002	Шайба пружинная	1
38	31E3-3361	Вставка	1
4	31E3-1015	Трубка в сборе	1
5	31E3-1016	Трубка в сборе	1
6	31E3-1017	Трубка в сборе	1
7	31E3-1018	Трубка в сборе	1
8	31E3-1019	Трубка в сборе	1
9	31E3-1020	Трубка в сборе	1
N20	31E3-0015	SLOW RETURN VALVE	1
