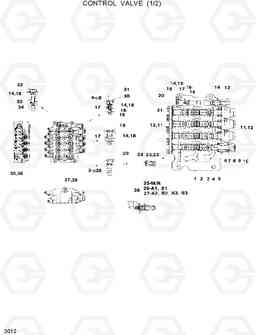

CONTROL VALVE(1/2) экскаватора колесного Hyundai R120W

Код подсистемы:3012

Наименование:CONTROL VALVE(1/2)

Версия:

CONTROL VALVE(1/2) R120W

Поз.	Код	Наименование	Кол	Прим.
*	31E3-0001	Гидрораспределитель (главный управляющий клапан)	1
1	3501-651	Картер (корпус)	1
10	3503-163	Крышка	4
11	8072-084	Болт с шестигранной головкой (под шестигранник)	16
12	0131-004	Стопорная шайба (кольцо)	16
13	3537-159	FOOT RELIEF ASSY	1
14	0802-016	Кольцо уплотнительное (О-кольцо)	8
15	3513-108	CHECK	4
16	3390-101	Пружина	4
17	1099-000	чип нейлон	5
18	0859-181	Кольцо	7
19	3526-337	CAP	2
2	3510-444	PLUNGER ASSY	1
20	0200-059	Кольцо уплотнительное (О-кольцо)	4
21	3505-045	Тарелка клапана	4
22	8202-006	Кольцо уплотнительное (О-кольцо)	1
23	0859-203	Кольцо	1
24	3526-389	CAP	1
25	3537-170-320K-9	Клапан главный предохранительный (разгрузочный, сброса давления)	1
26	3537-170-350K-3	PORT RELIEF VALVE	2
27	3537-170-280K-5	PORT RELIEF VALVE	4
28	8202-104	Кольцо уплотнительное (О-кольцо)	7
29	3526-359	CAP	1
3	3510-484	PLUNGER ASSY	1
30	3526-387	CAP	3
31	3513-169	CHECK	3
32	3526-387	CAP	1
33	3513-159	POPPET	1
34	3590-172	Пружина	1
35	0824-054	CAP	1
36	0207-001	Кольцо уплотнительное (О-кольцо)	1
37	0824-051	CAP	1
38	8202-009	Кольцо уплотнительное (О-кольцо)	1
4	3510-380	PLUNGER ASSY	1
5	3510-378	PLUNGER ASSY	1
6	3590-306	Пружина	4
7	0200-063	Кольцо уплотнительное (О-кольцо)	4
8	3531-097	GUIDE	8
9	3526-356	CAP	4
